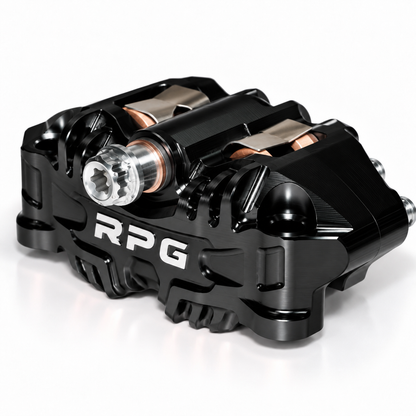

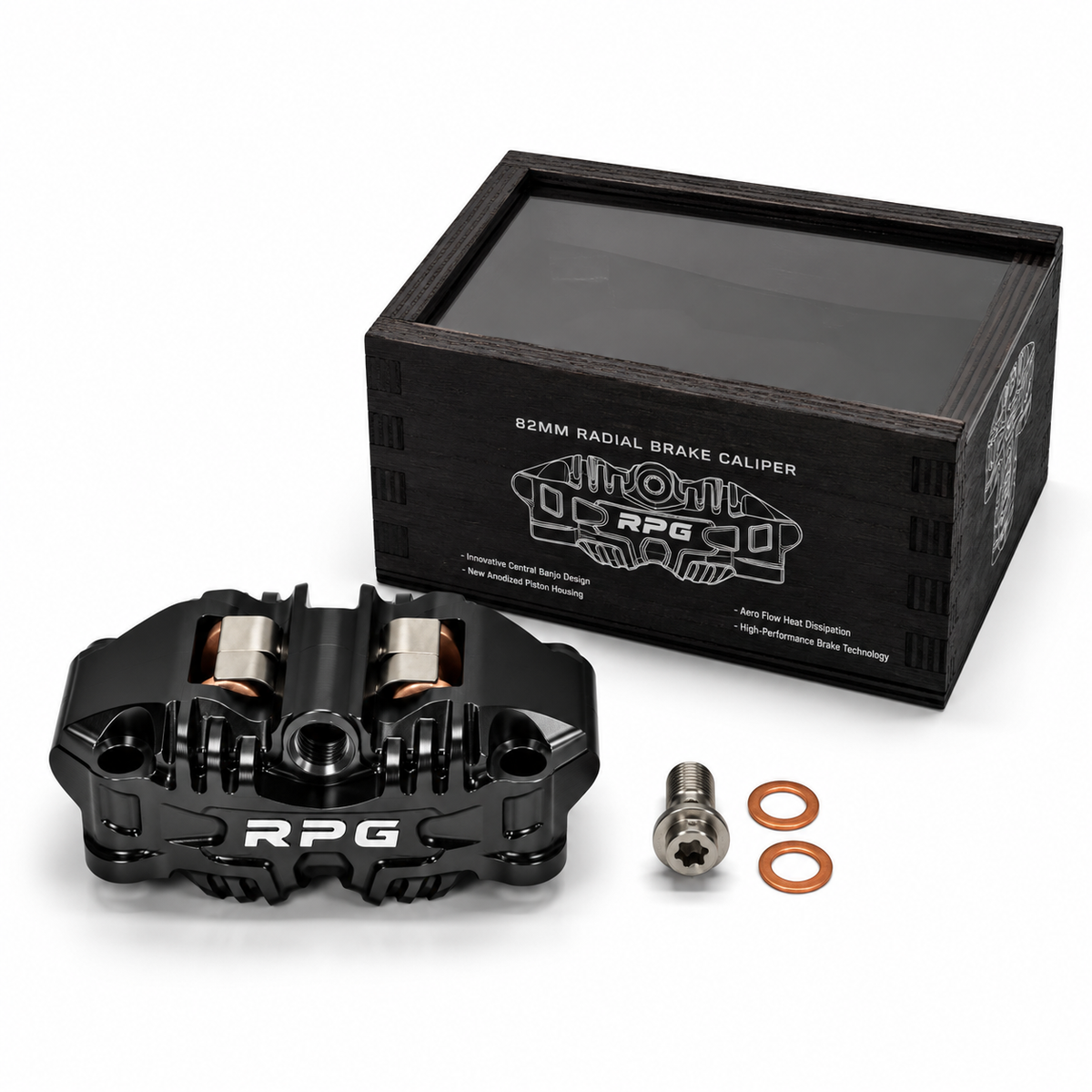

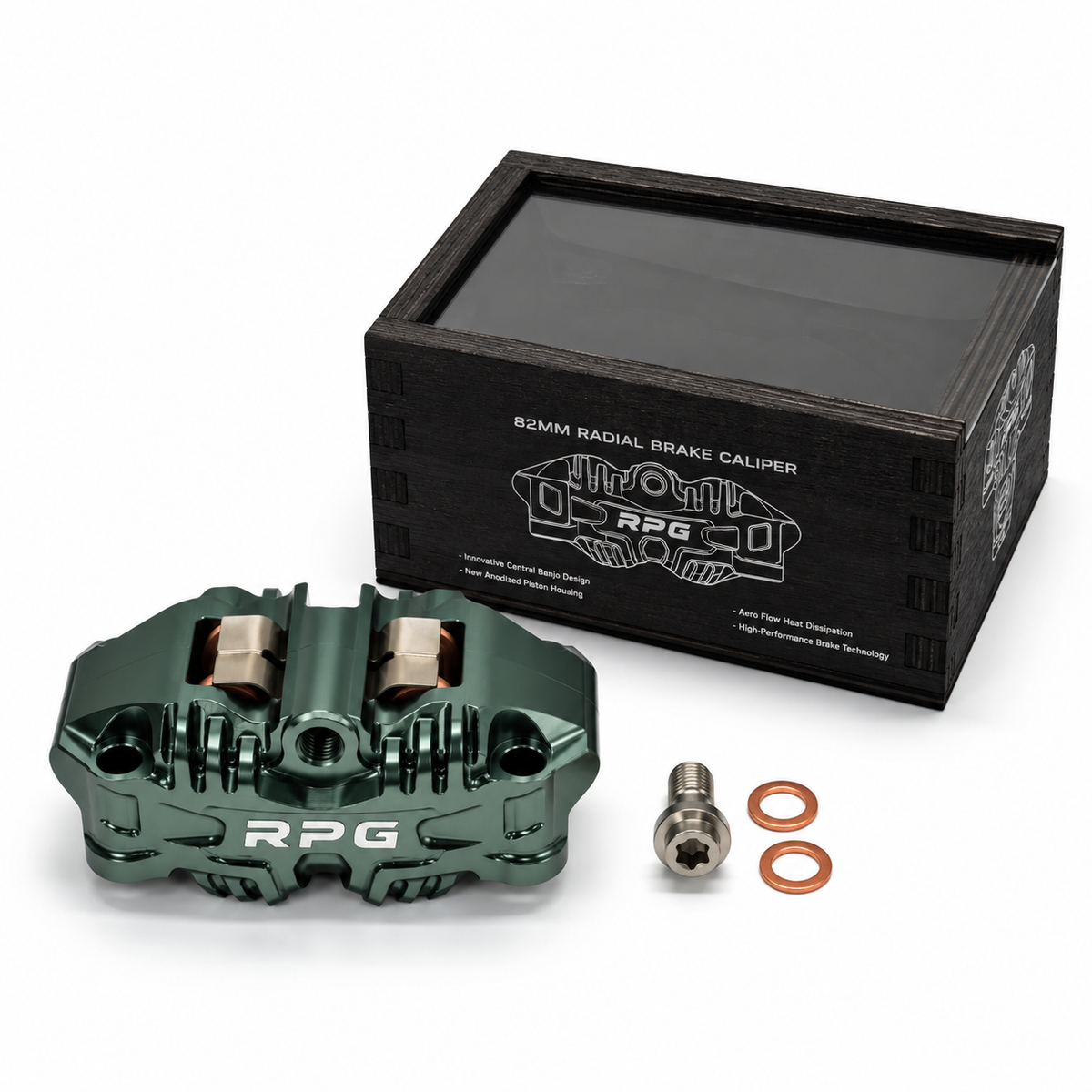

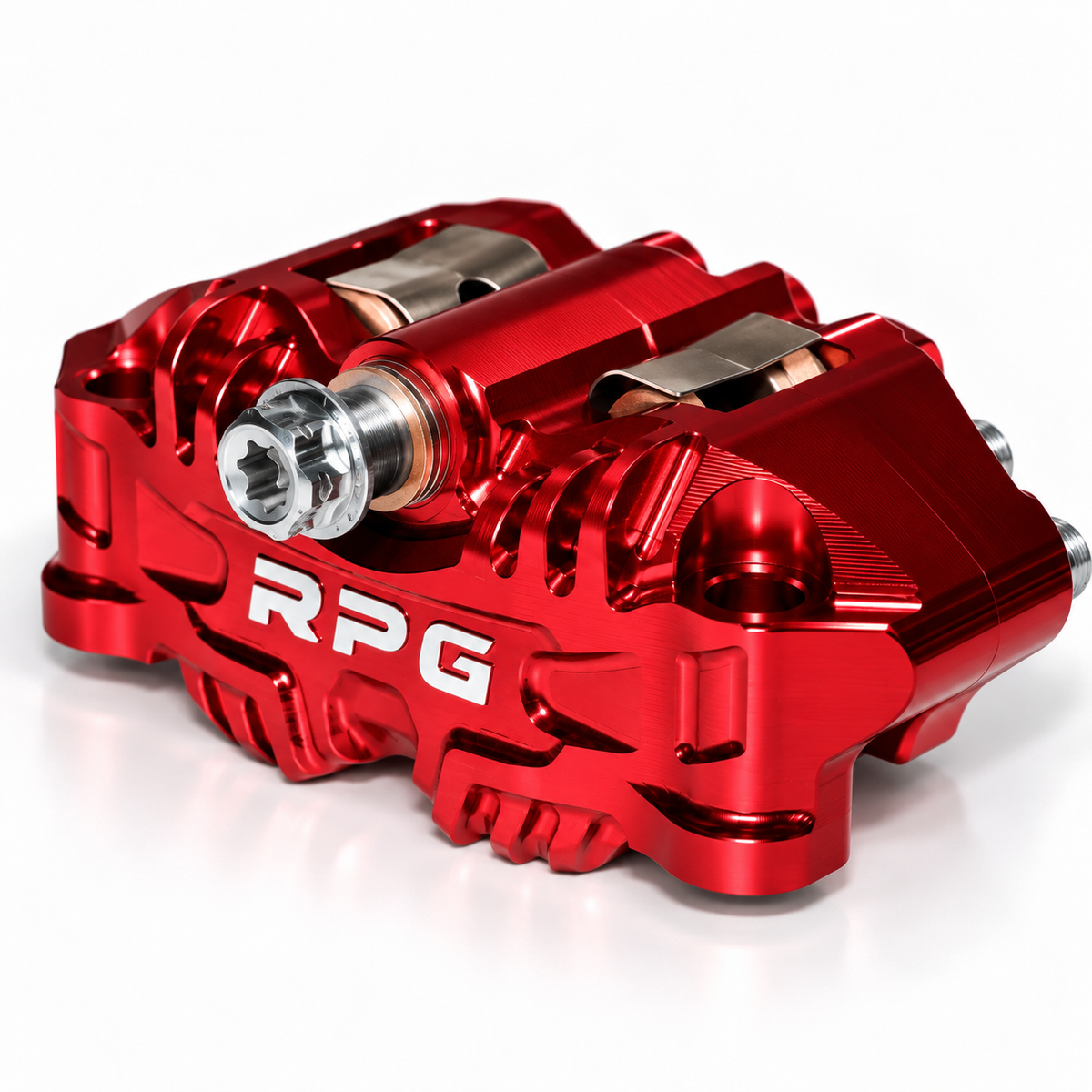

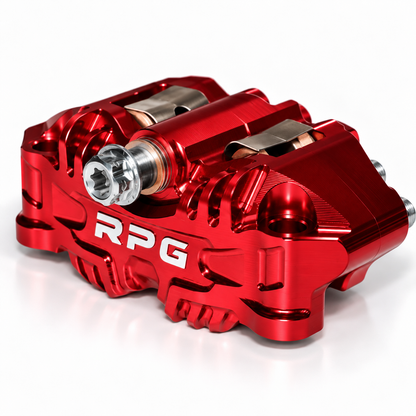

RPG CENTERLINE – DEN FØRSTE BREMSEKALIBER MED CENTRALT BANJO-fæste

Maksimal belægningsflade. Centralt trykopbygning. Stadig egnet til 12 tommer.

RPG Centerline blev ikke udviklet for blot at være endnu en bremsekaliber til scootere. Konstruktionen adskiller sig fra konventionelle systemer på et afgørende punkt: Tilslutningen til bremseslangen sidder centralt på broen og forsyner hvert stempel via sin egen boring.

Dertil kommer den største belægningsflade i scootersegmentet – i et hus, der trods sine dimensioner kan anvendes under 12-tommerfælge.

I alt ligger der tre års udvikling i Centerline. Det første år gik med designet, hvorefter prototyper, omfattende tests og flere revisioner fulgte. Resultatet er en fuldstændig nytænkt bremsekaliber med selvstændig konstruktion, høj stivhed og kompromisløs CNC-fremstilling.

🏁 Udviklet til at gøre tingene anderledes

Den grundlæggende konstruktion af mange scooterbremsekalibre har været den samme i årevis: Bremseslangen tilsluttes i siden, og en opdelt intern kanal fordeler det hydrauliske tryk til de enkelte stempler.

På RPG Centerline har vi ændret denne konstruktion.

Tilslutningen til bremseslangen sidder centralt og direkte på kaliberens bro. Herfra går der en separat boring til hvert enkelt stempel.

Målet er en så direkte og ensartet hydraulisk forsyning af alle stempler som muligt.

Samtidig muliggør konstruktionen en usædvanligt stor bremsebelægningsflade uden at opgive kompatibiliteten med kompakte 12-tommeropsætninger.

🚀 Det får du ud af under kørslen

Den konstruktive forskel skal kunne mærkes dér, hvor det tæller: ved bremsegrebet.

Den separate forsyning af stemplerne fordeler det hydrauliske tryk ensartet. Ingen stempler bør reagere forsinket – derfor forbliver trykpunktet konstant og reproducerbart, tur efter tur.

Den særligt store kontaktflade på bremsebelægningerne fordeler samtidig belastningen over et større areal. Det giver mindre termisk belastning pr. kvadratmillimeter, hvilket har en positiv effekt på belægningernes levetid.

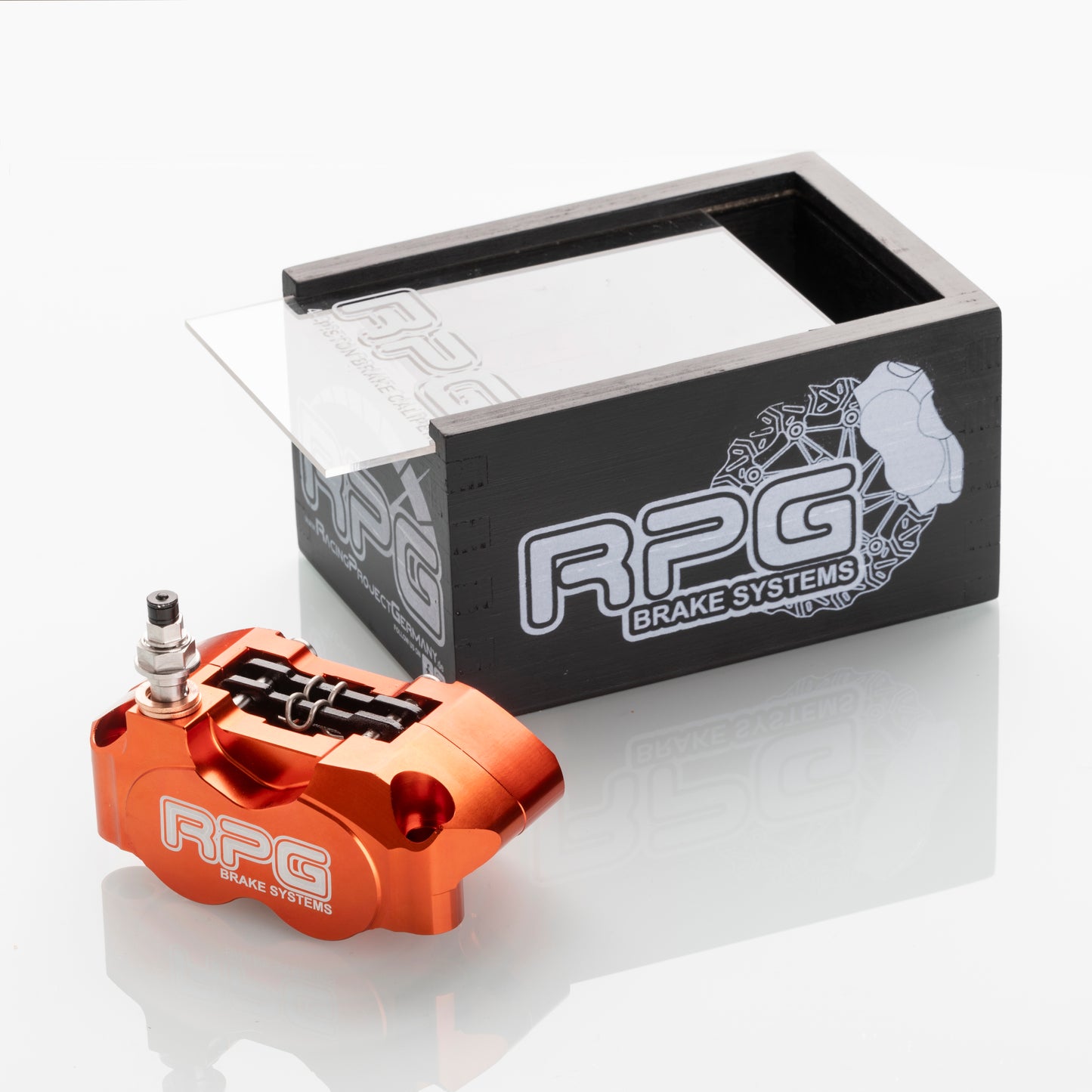

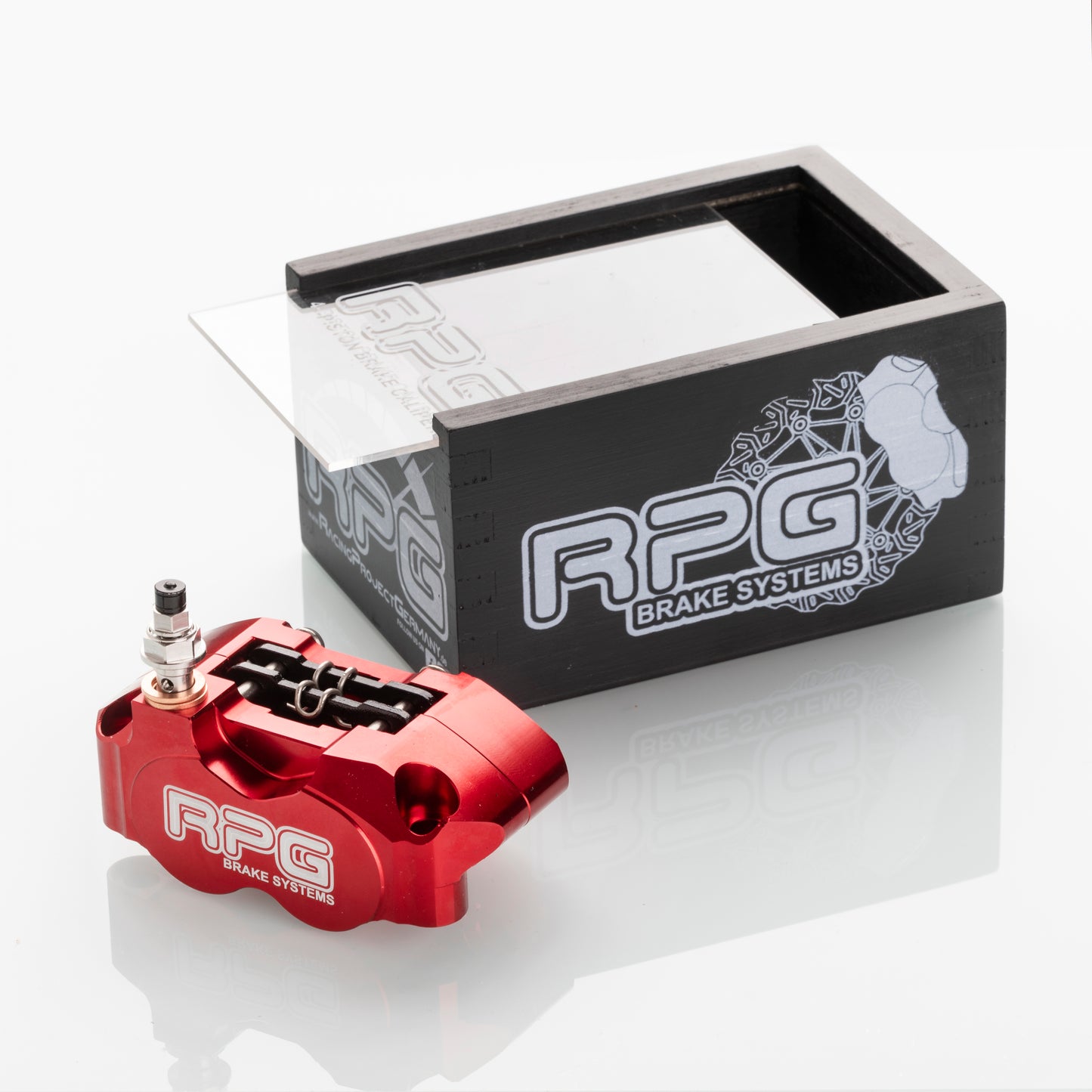

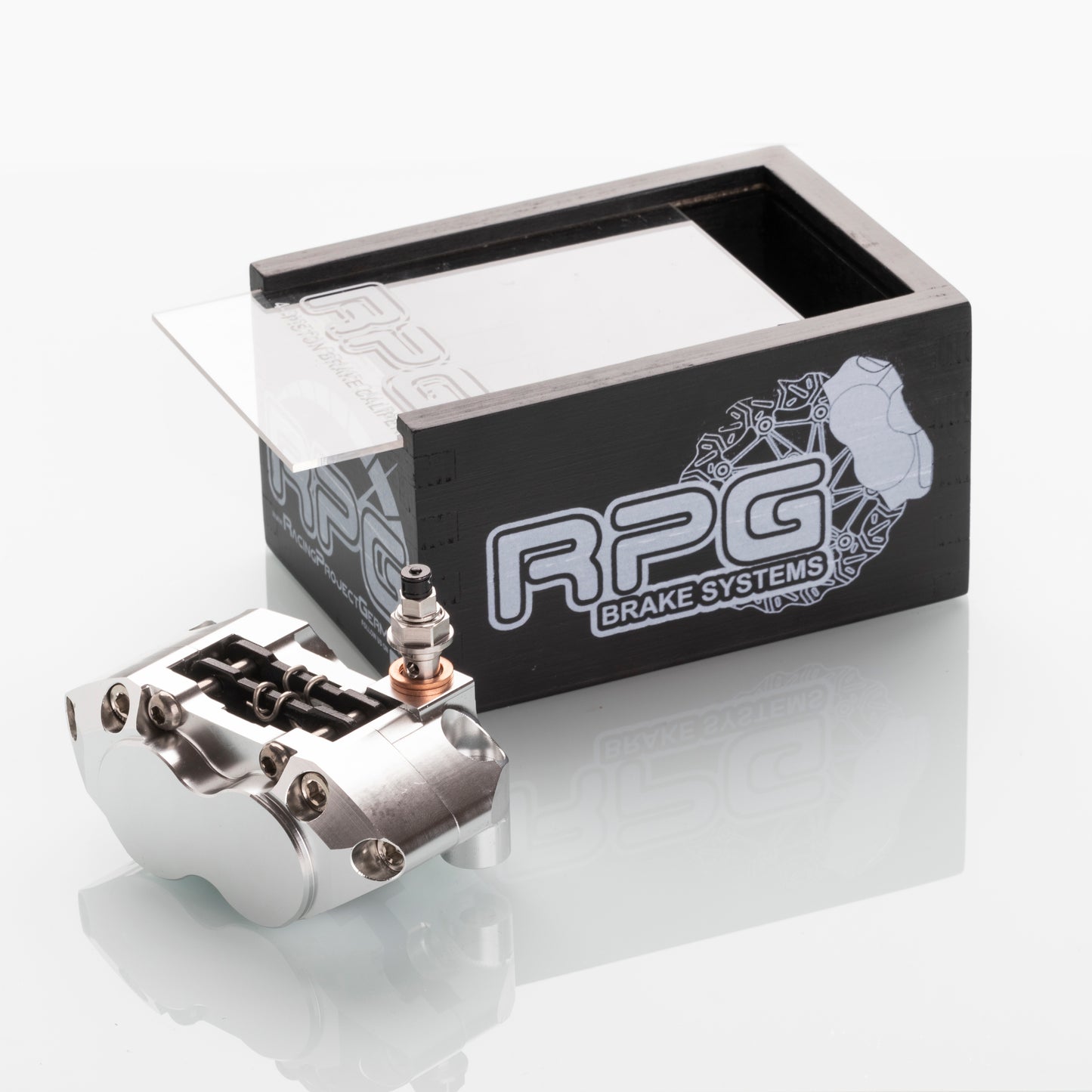

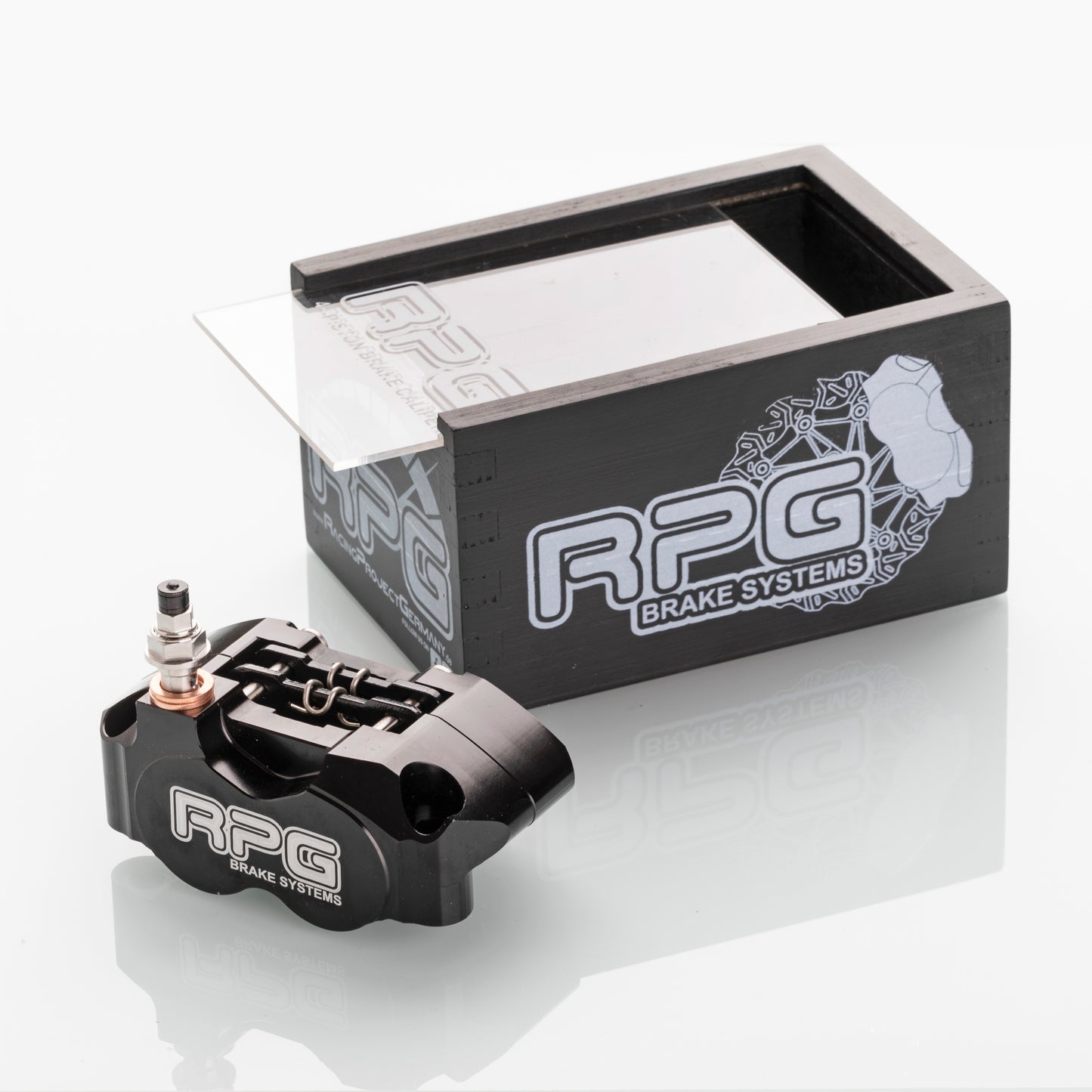

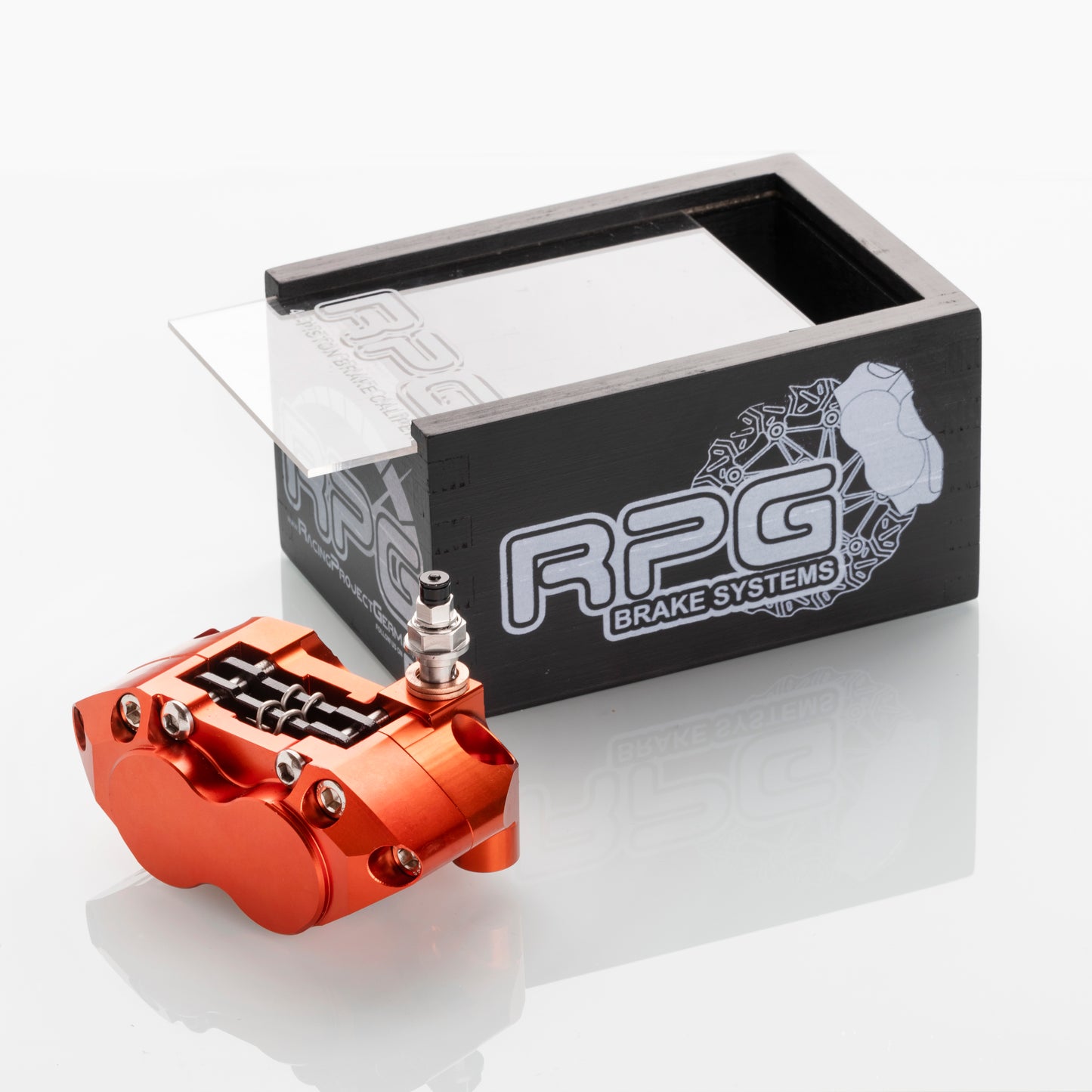

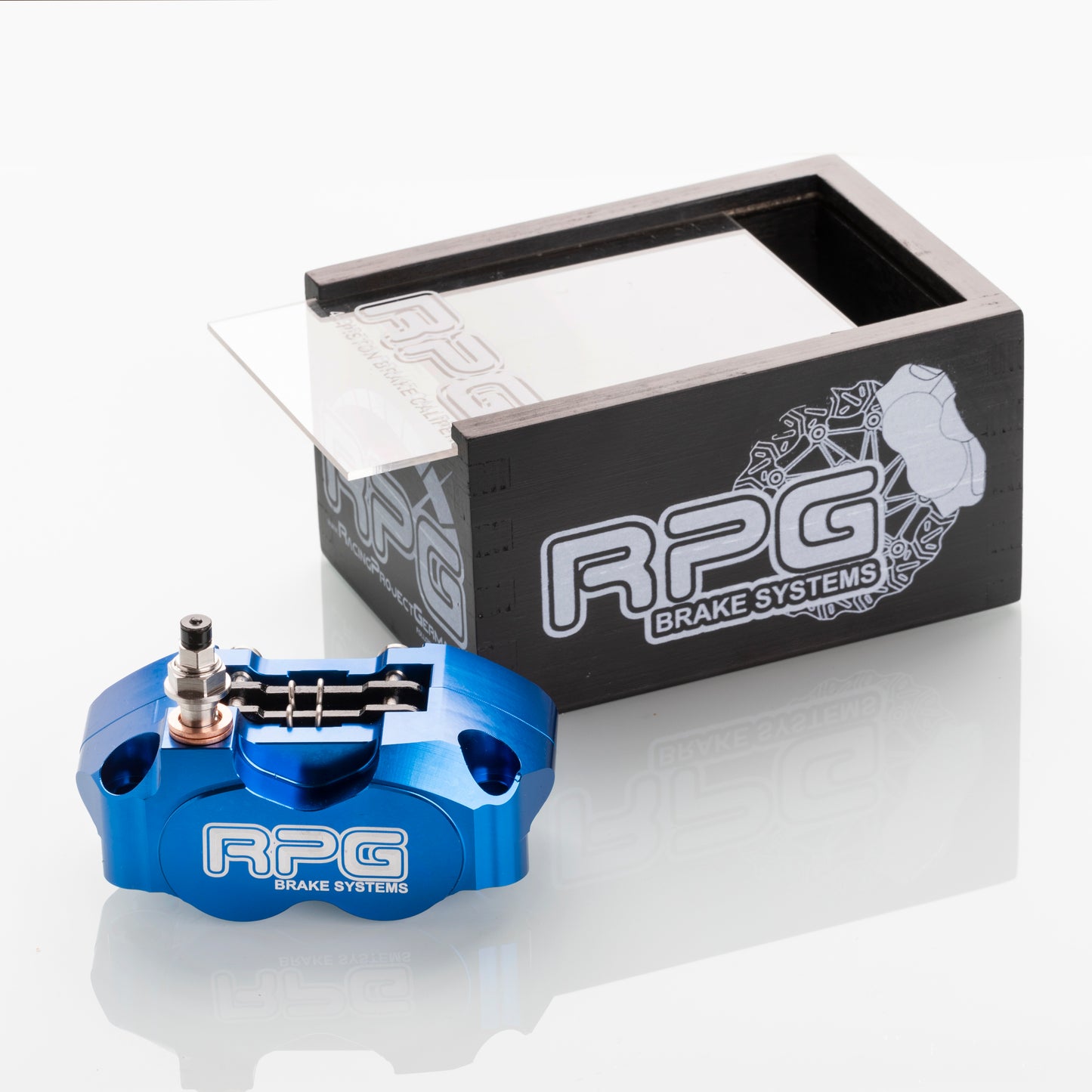

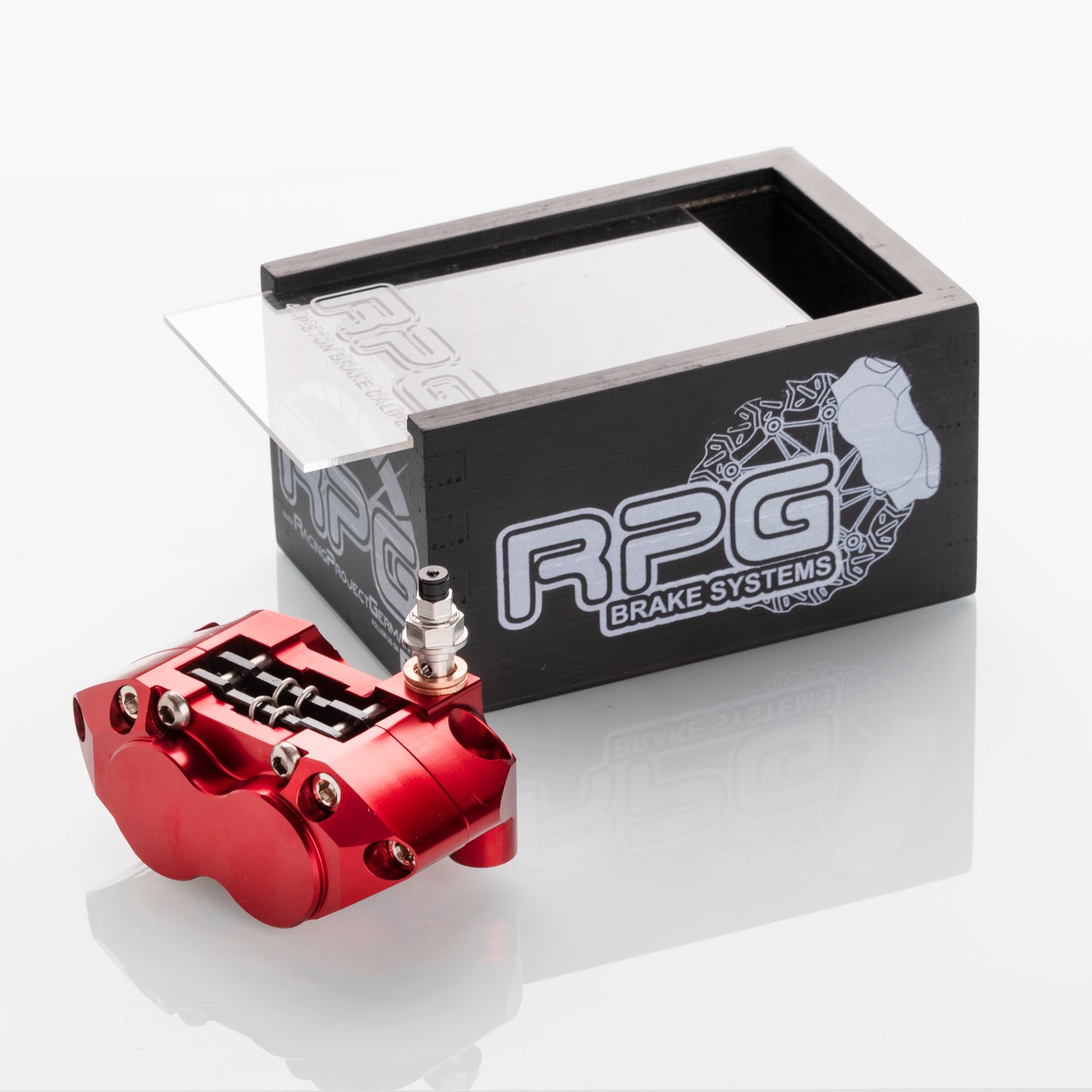

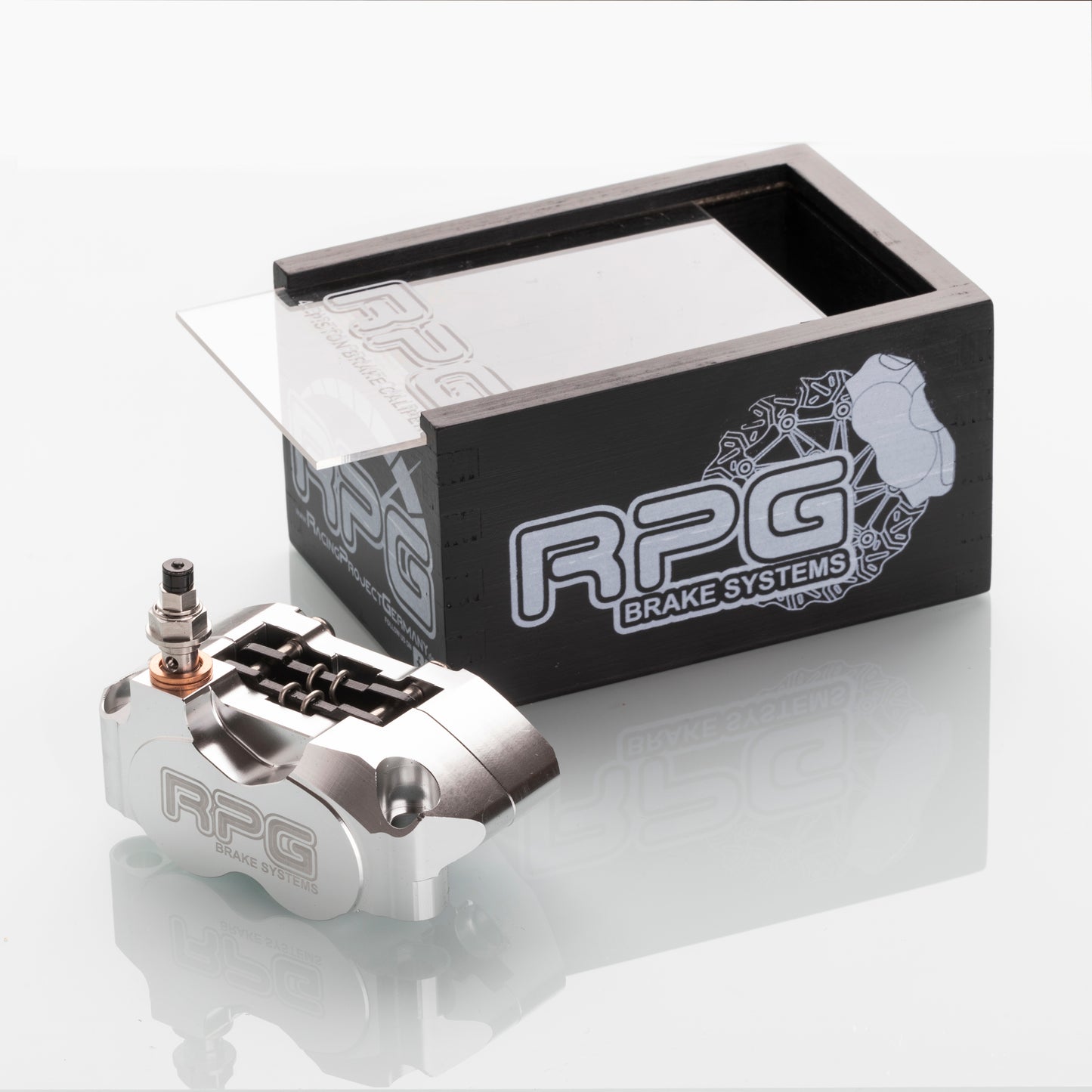

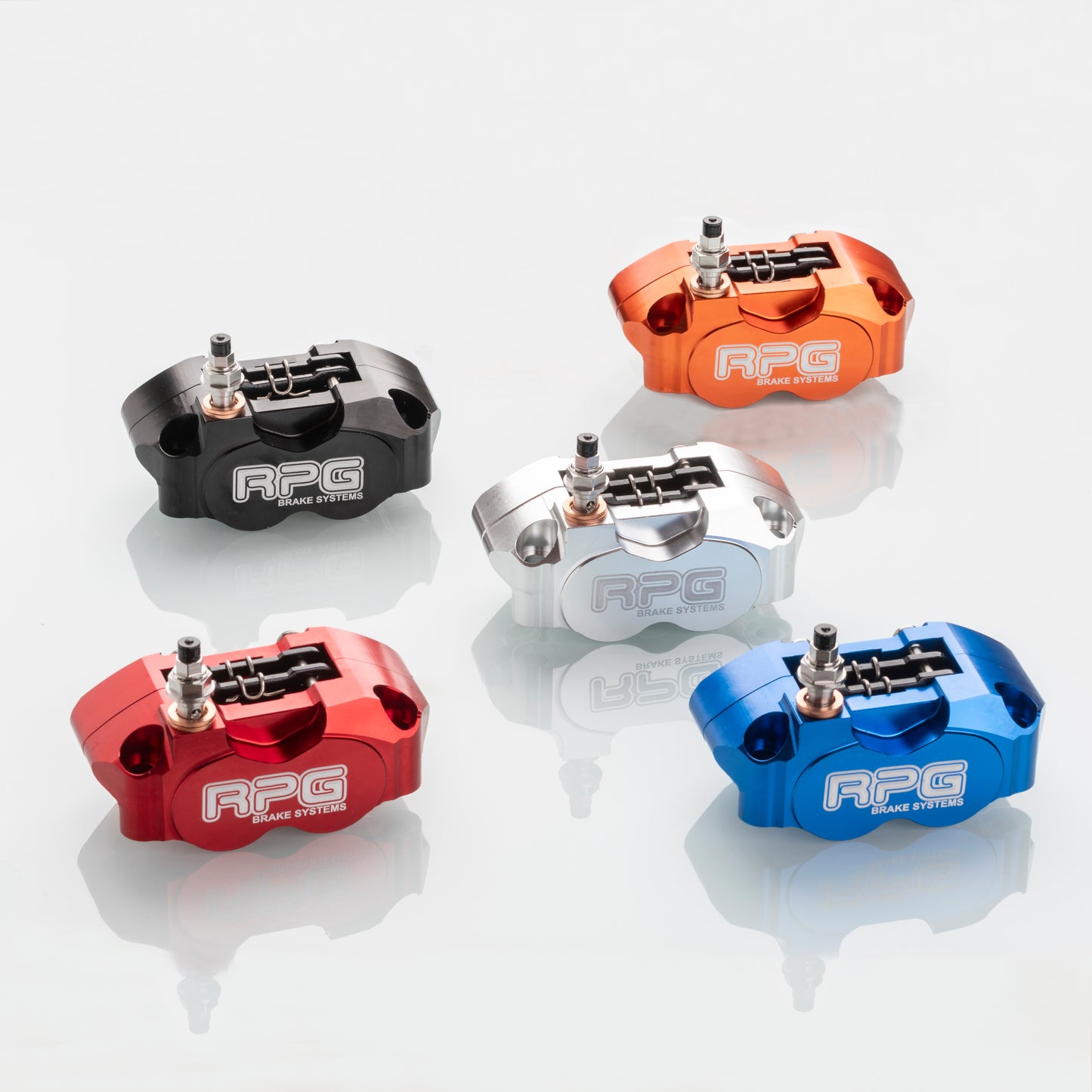

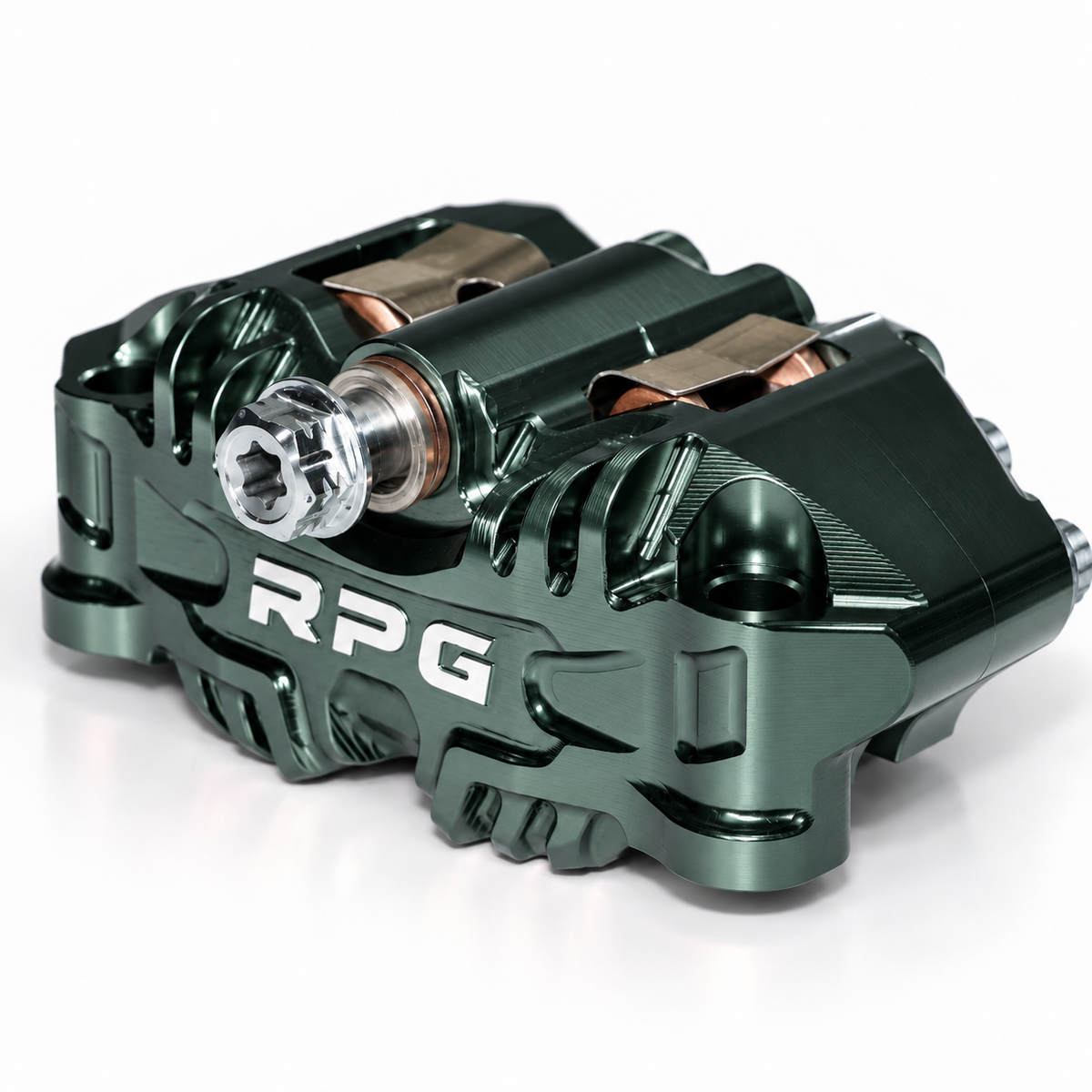

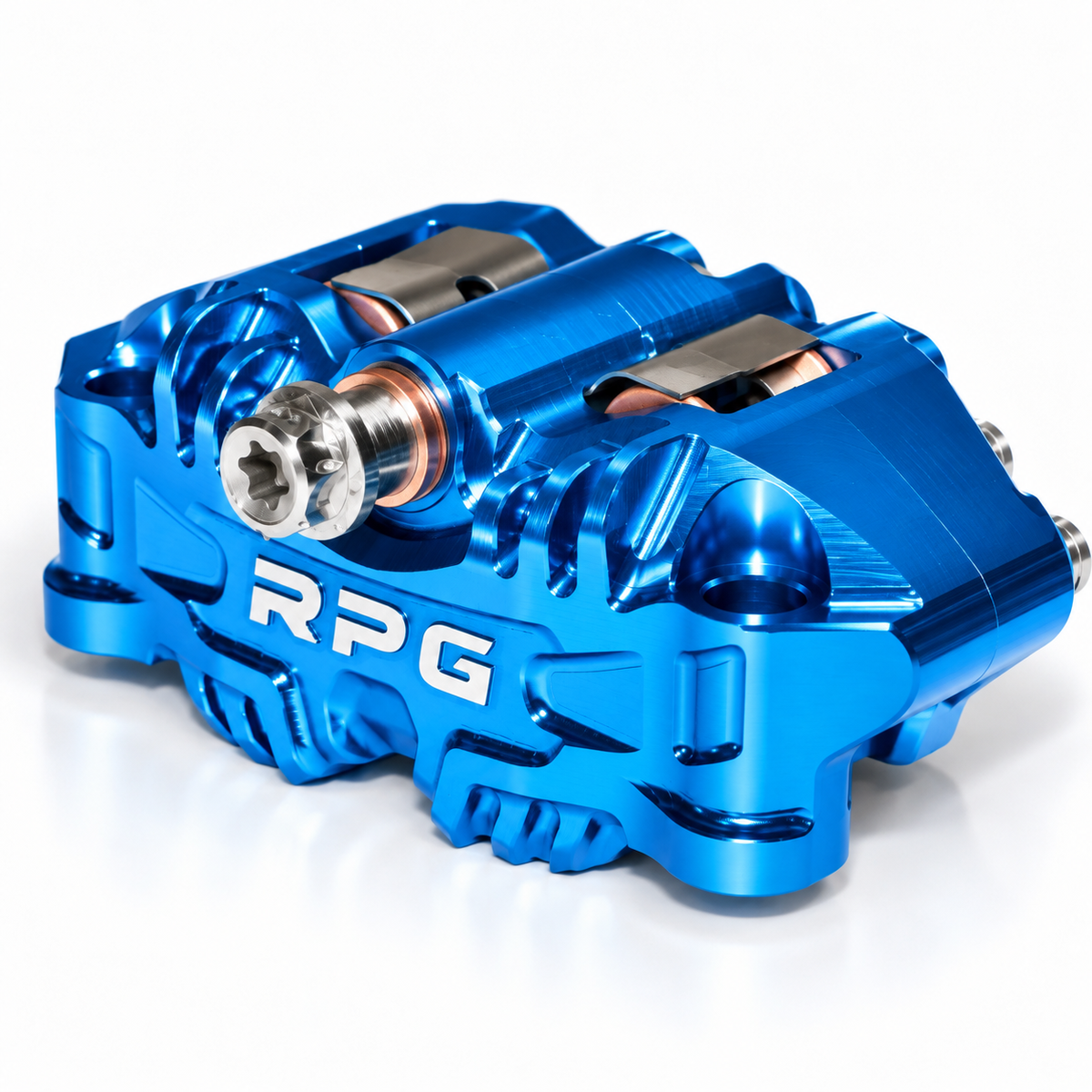

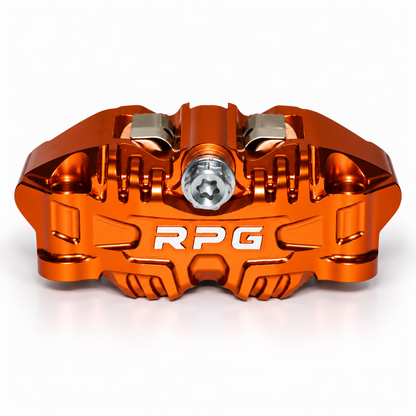

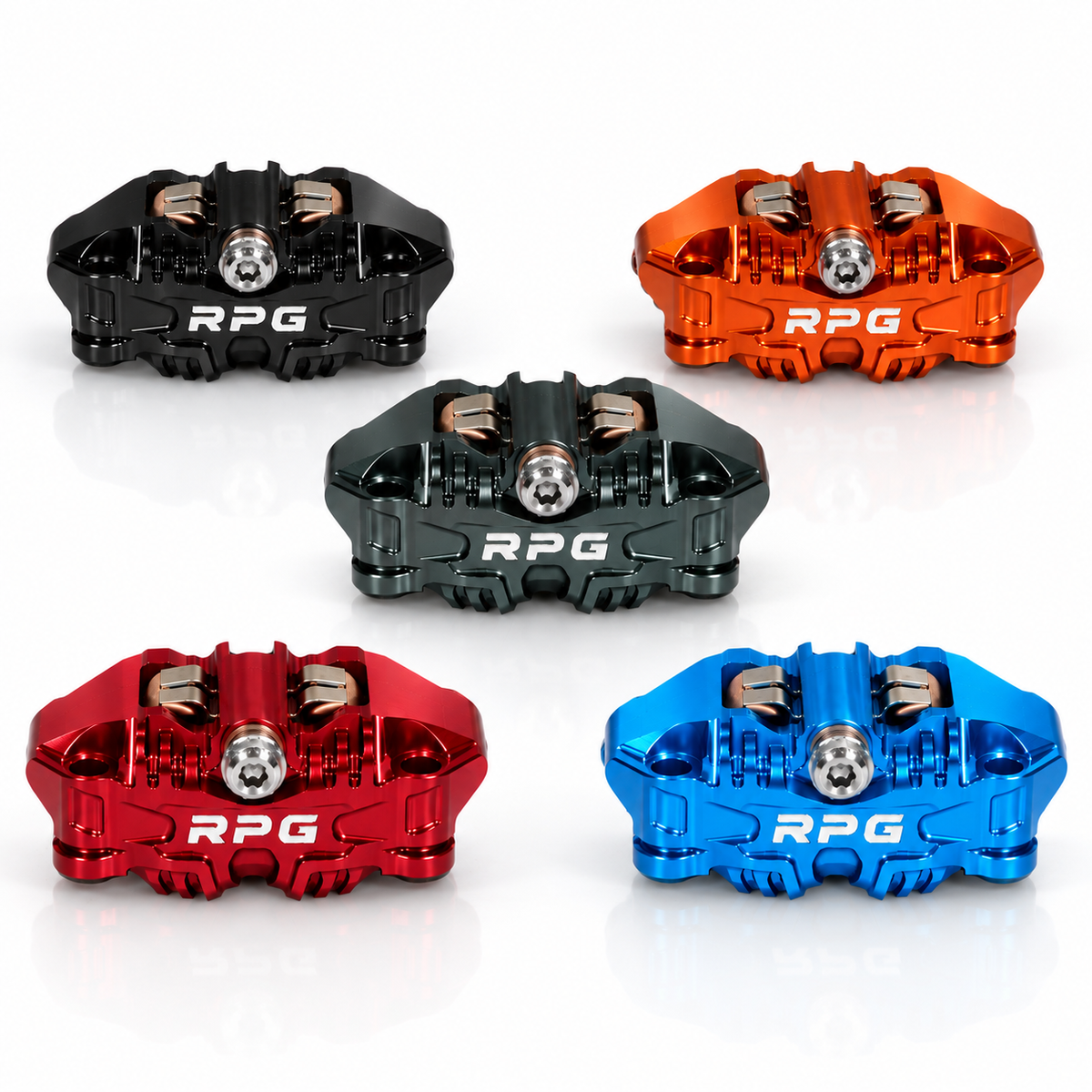

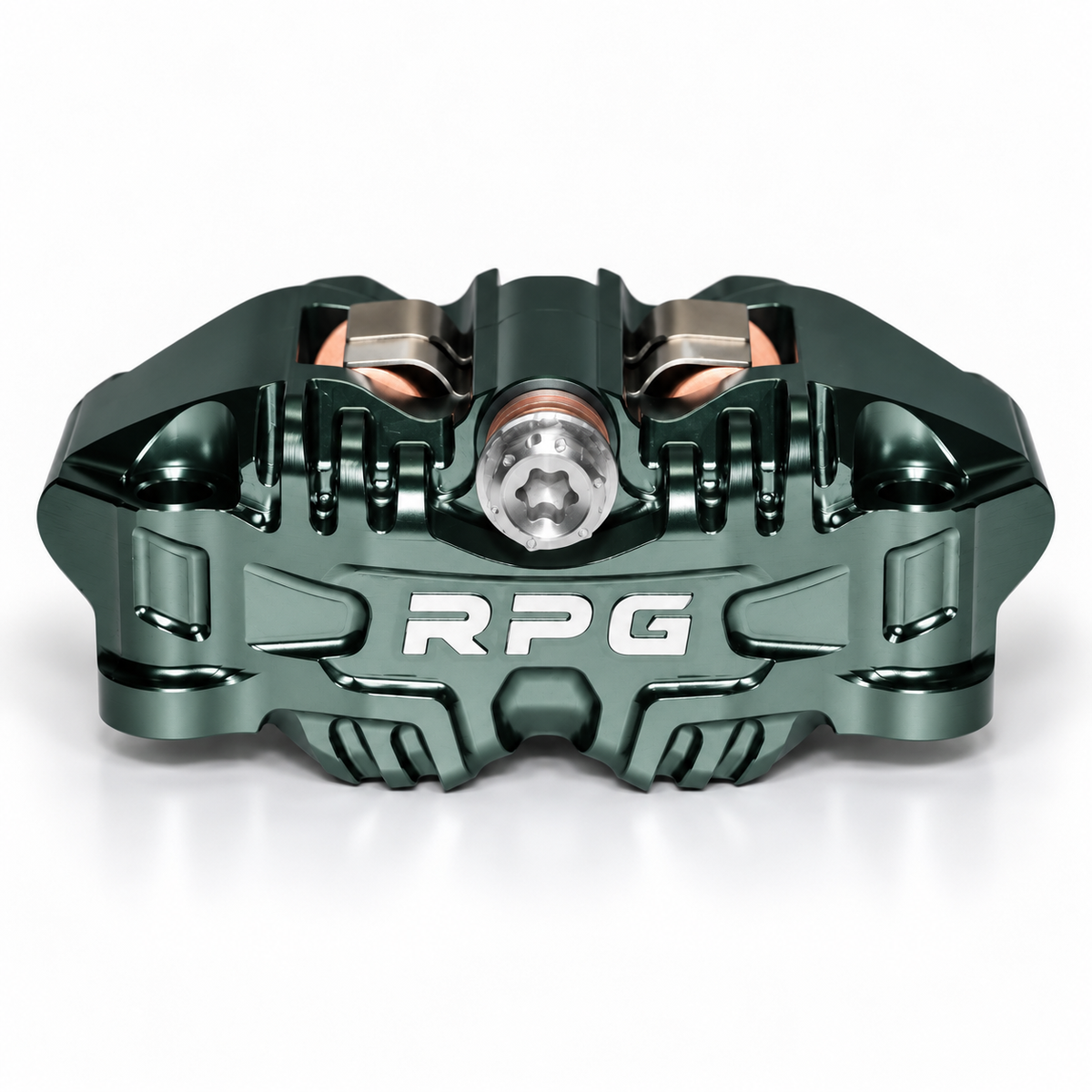

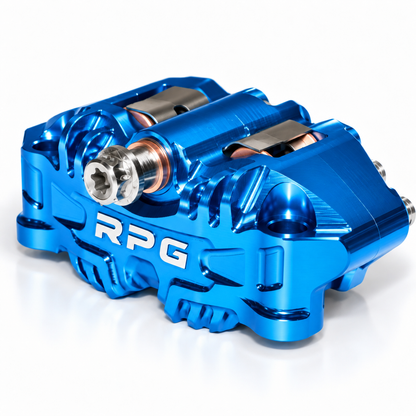

Også visuelt er Centerline bevidst udformet selvstændigt. Markante køleribber møder blank anodisering i fem farver. RPG-logoet er ikke blot trykt eller graveret, men fræset reliefagtigt ud af materialet. En detalje, der straks bemærkes, også på større afstand.

🏆 Det centrale banjosystem

Her ligger den afgørende konstruktive forskel ved RPG Centerline.

På konventionelle bremsekalibre sidder tilslutningen til bremseslangen i siden. Herfra ledes det hydrauliske tryk videre til de enkelte stempler via en opdelt kanal. Desuden er områderne forbundet med hinanden via en slidsede skillevæg.

Denne konstruktion har to ulemper: Skillevæggen skaber ekstra områder, hvor luftbobler kan sætte sig fast under udluftning. Desuden falder trykket langs kanalen på vej til de stempler, der er længst væk fra tilslutningen, så de bageste stempler kun modtager resttryk i stedet for det fulde bremsetryk.

Dette princip findes både hos originalproducenter og i mange andre bremsekalibre på markedet.

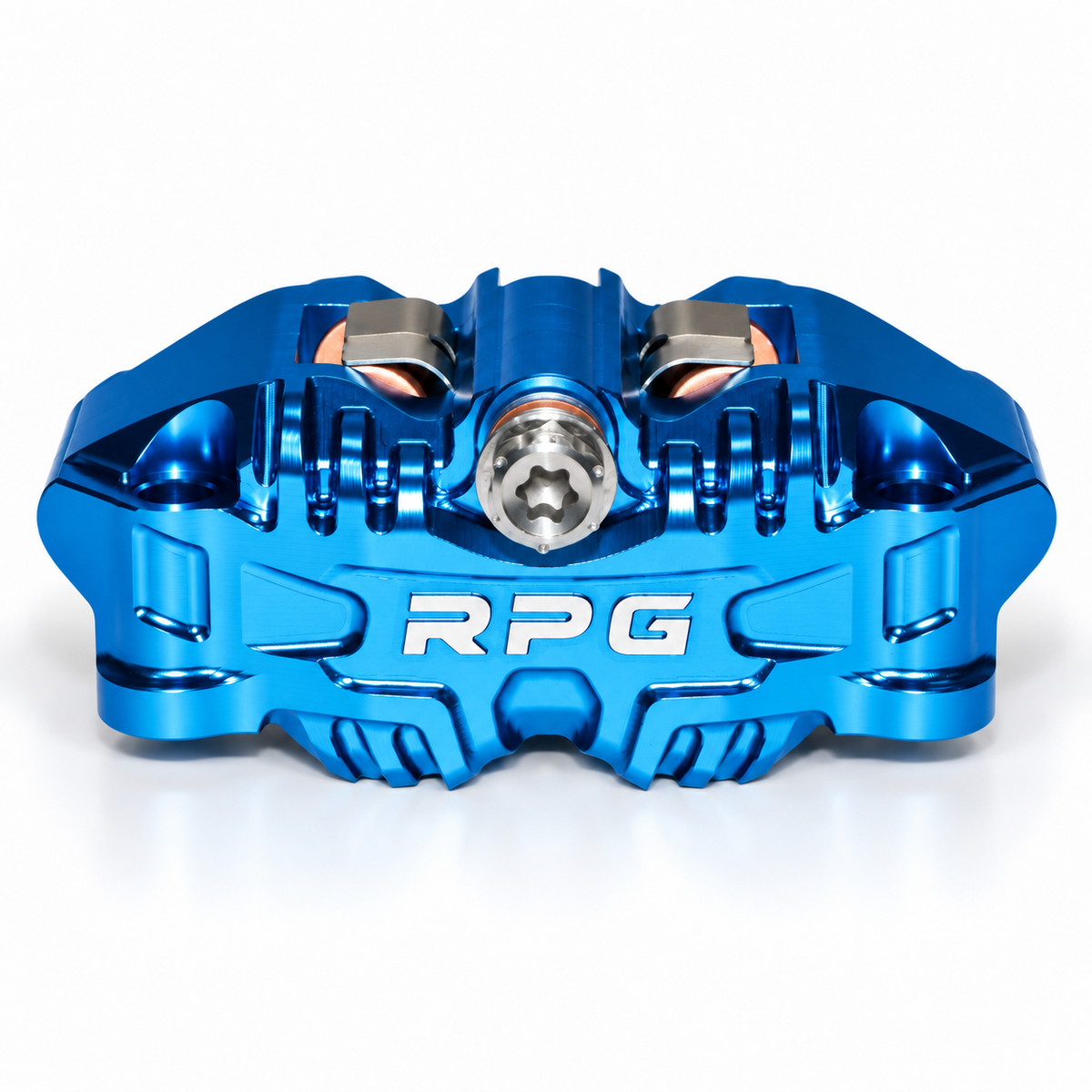

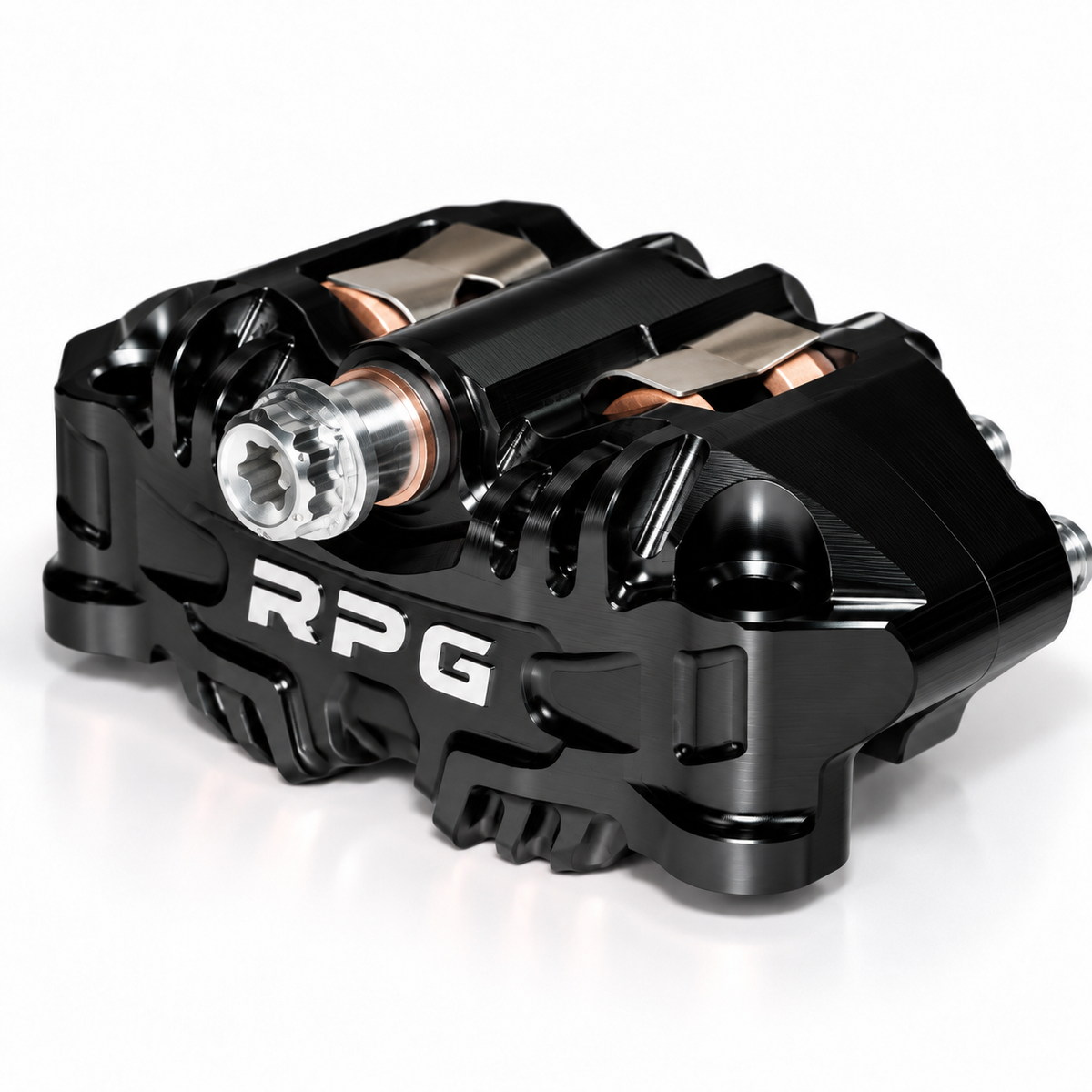

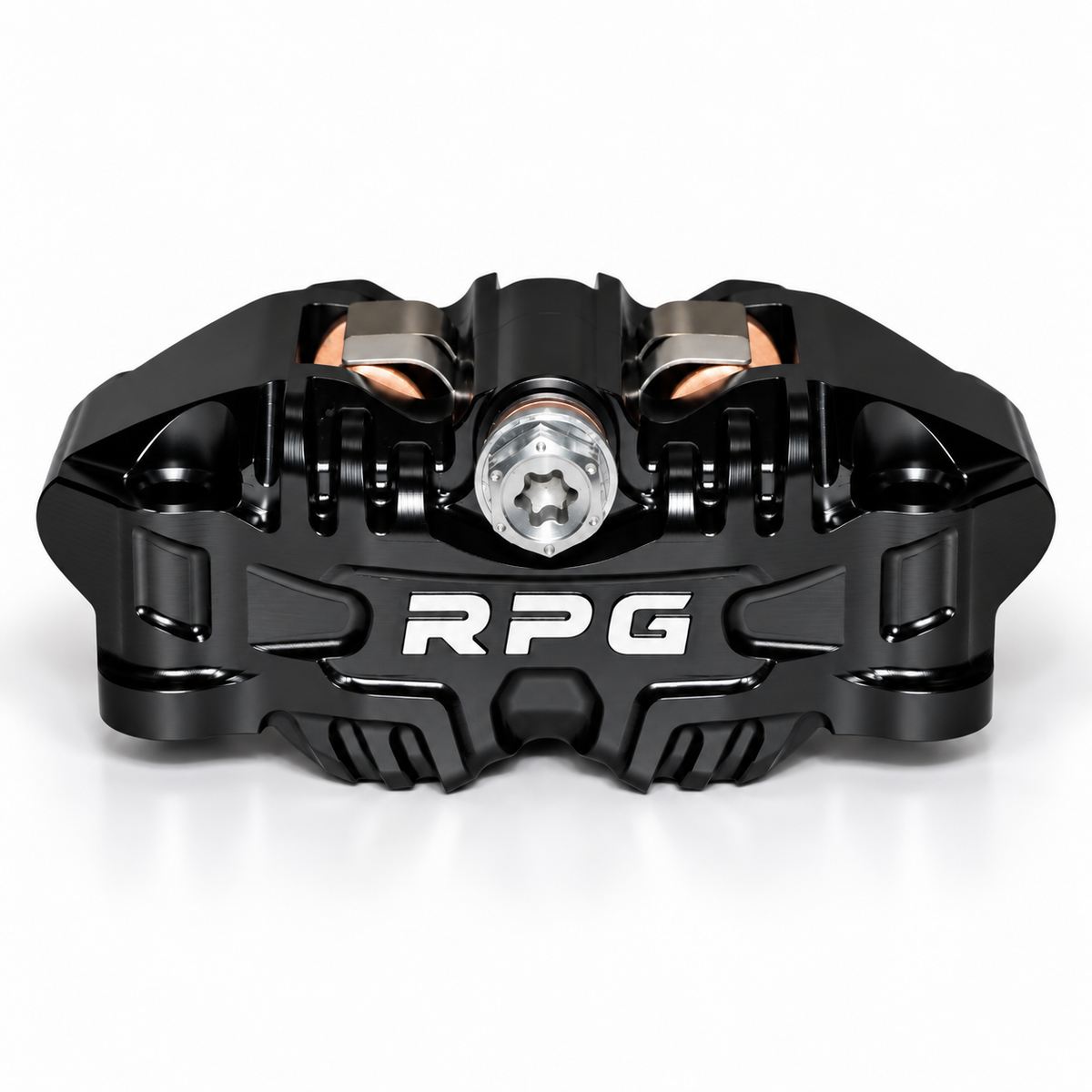

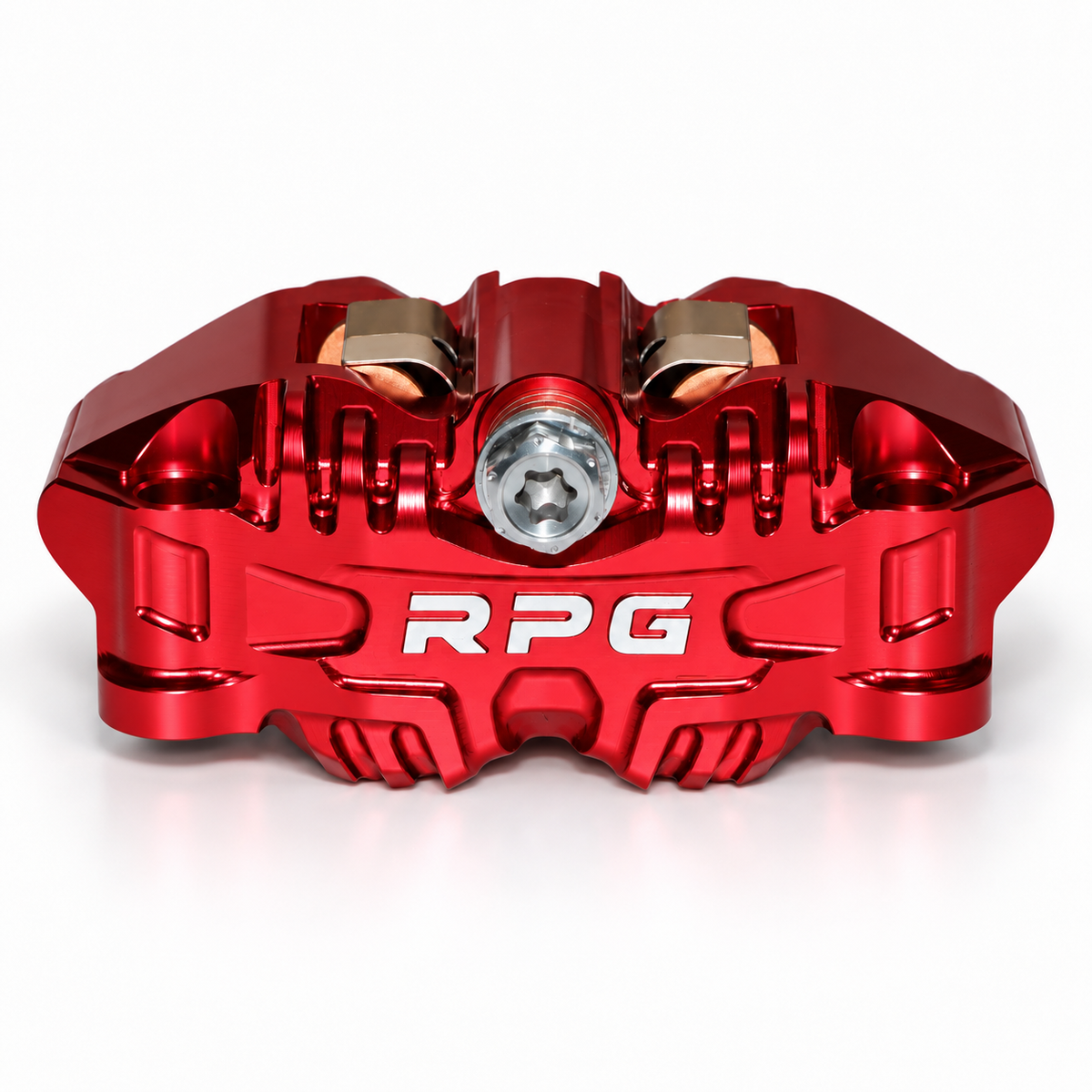

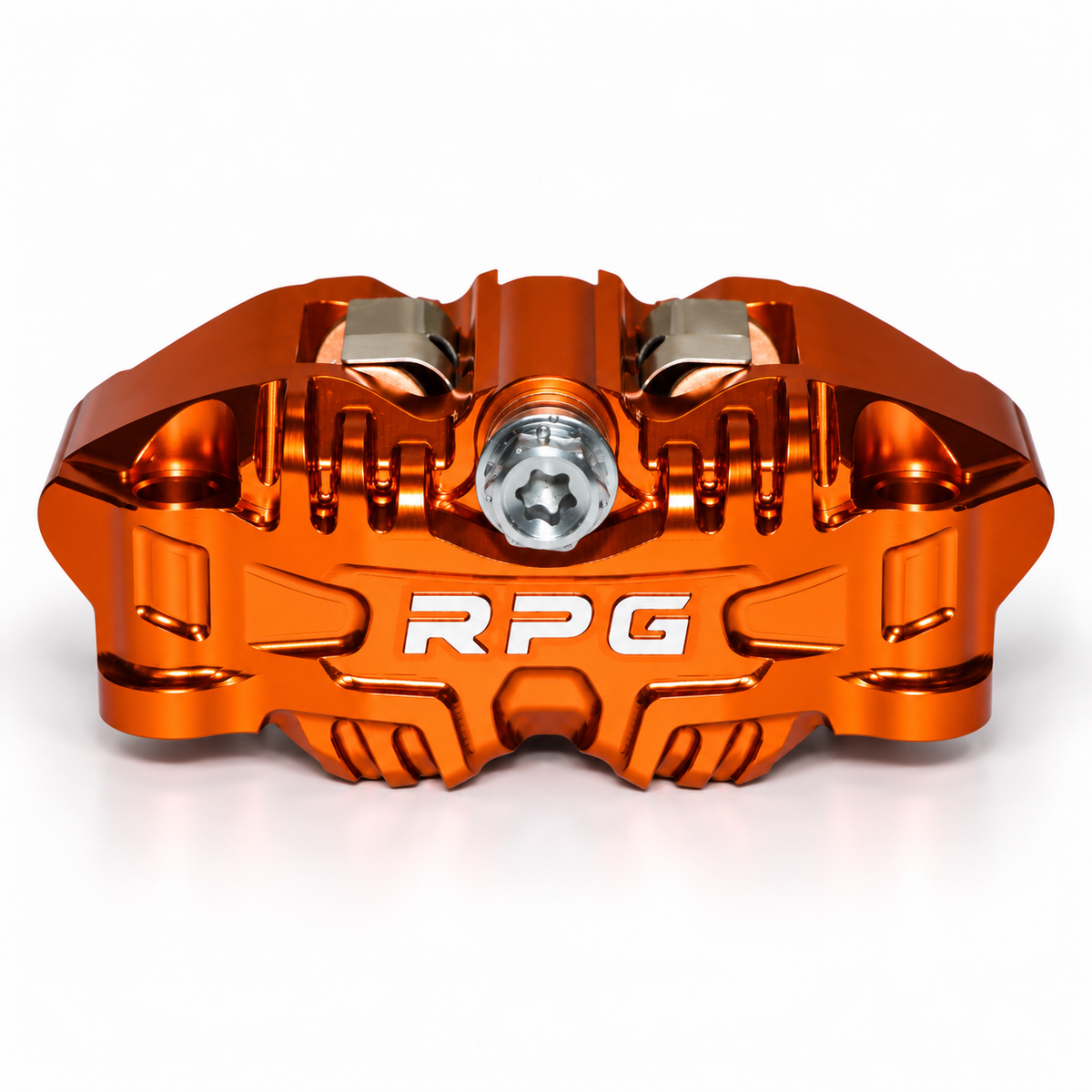

På RPG Centerline sidder banjoen derimod centralt.

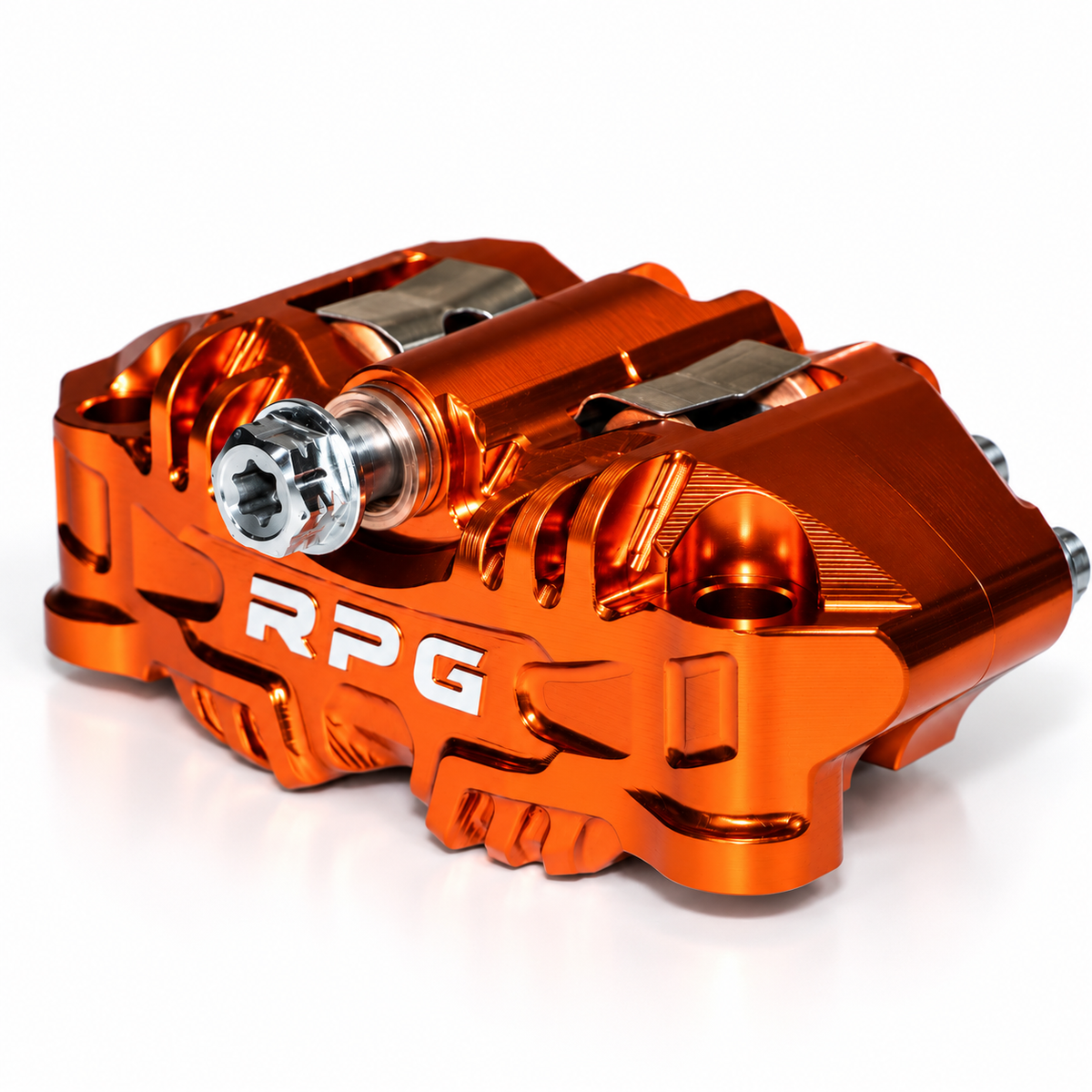

Tilslutningen sidder direkte på broen – det stiveste punkt på hele kaliberen. Herfra går en separat boring til hvert enkelt stempel. Derved modtager hvert stempel det samme fulde hydrauliske tryk, og ingen forsynes først efter de andre.

Tilslutningens placering giver endnu en konstruktiv fordel. På todelte bremsekalibre kan de to sammenboltede husdele bevæge sig en smule fra hinanden under højt bremsetryk. På Centerline medfører denne belastning, at kaliberen presses kraftigere sammen i broens øverste område og dermed yderligere tætner under belastning.

Samtidig stikker der ingen banjobolt ud fra broen i retning mod fælgen. Netop derfor kan den usædvanligt store belægningsflade kombineres med den nødvendige konstruktionshøjde til 12-tommerfælge.

🛠️ Materiale og fremstilling

Hus

Huset fræses ud af et massivt stykke højstyrkealuminium.

Det fremstilles på en serieoptimeret 5-akset CNC-maskine. Alene den rene maskintid udgør omkring tre timer pr. bremsekaliber.

Resultatet er præcist fremstillede husdele med den karakteristiske Centerline-form, markante køleribber og præcist definerede funktionsflader.

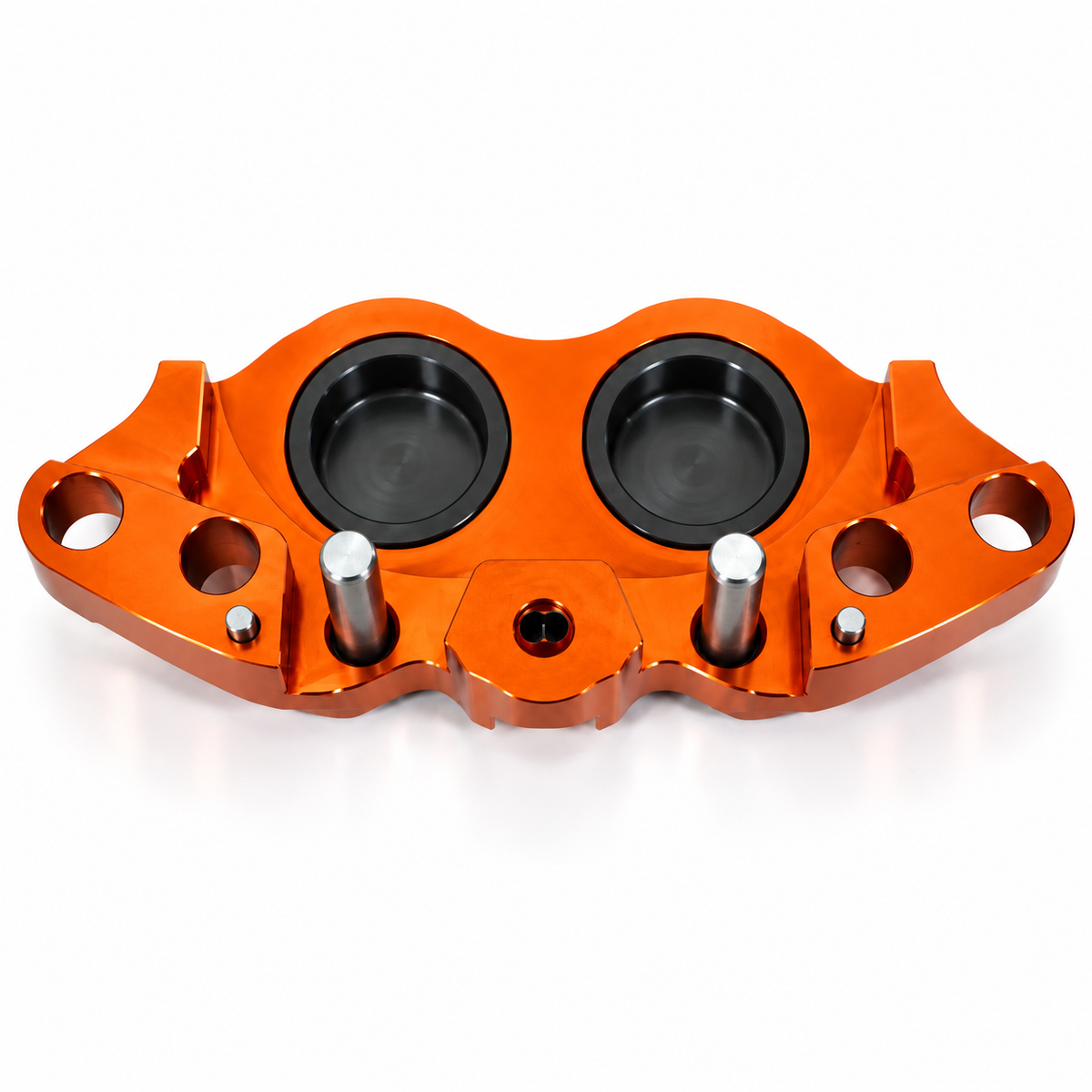

Stempler af 7075-aluminium

I stedet for tunge stempler af rustfrit stål anvender Centerline stempler af 7075-aluminium med hårdanodiseret overflade.

Hårdanodisering skaber en keramisk lignende overflade. Den er hårdere, giver bedre glideegenskaber og har samtidig lavere varmeledningsevne.

Netop denne egenskab er ønskværdig i et bremsestempel: Mindre varme overføres fra bremsebelægningen gennem stemplet til bremsevæsken.

En ekstra returfjeder til stemplerne er ikke nødvendig. De elastiske tætninger trækker selv stemplerne tilbage.

Til at føre bremsebelægningerne anvendes i stedet formtilpassede, udstansede fjederplader. De fører belægningerne og modvirker samtidig vibrationer.

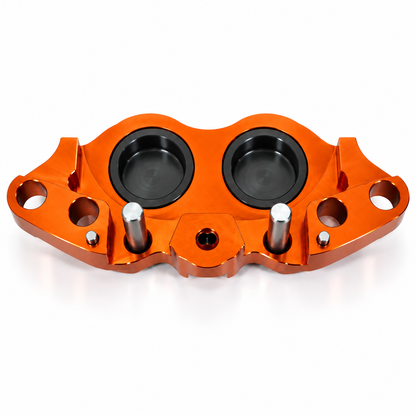

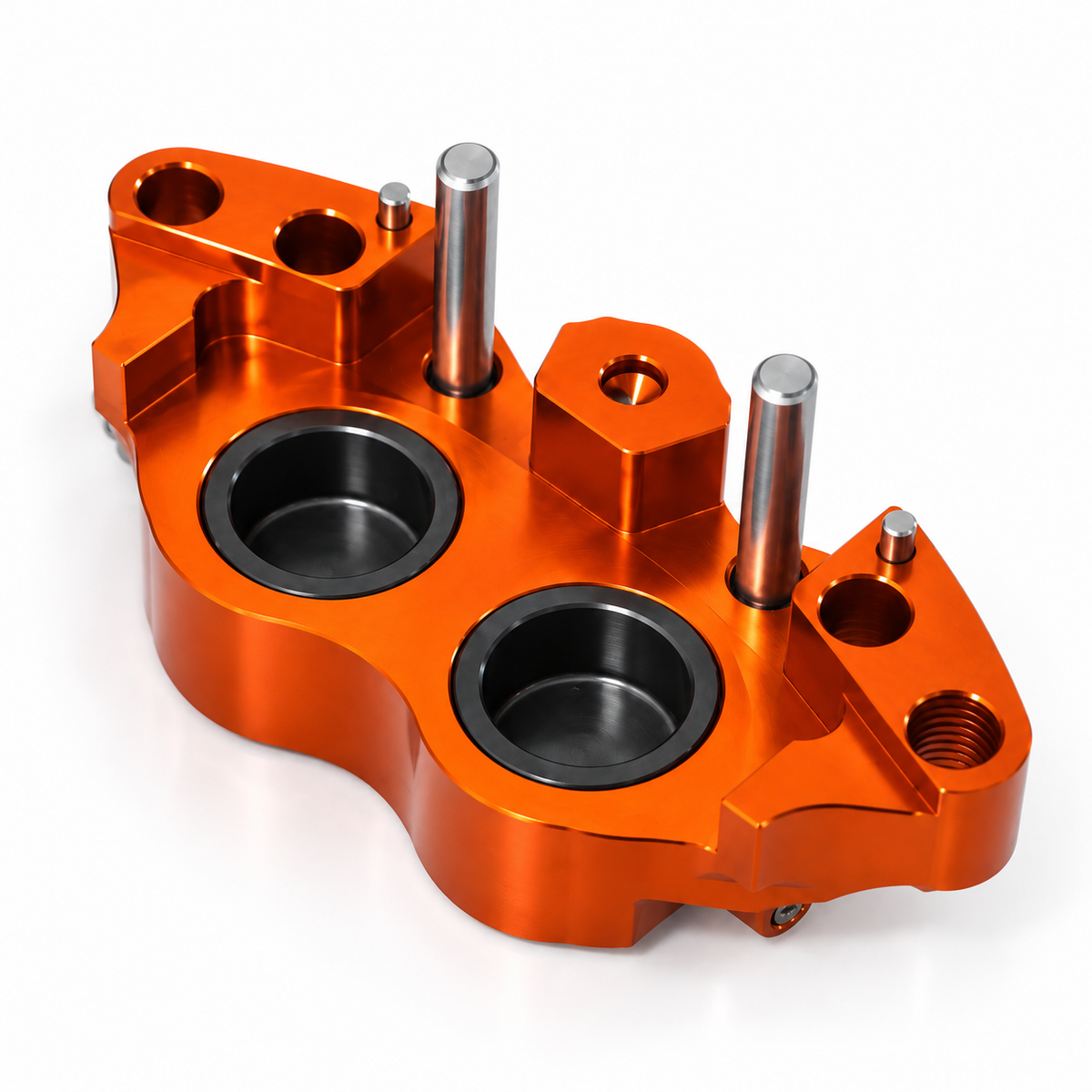

Stålpassbolte til præcis centrering

Også centreringen af de to husdele er løst anderledes.

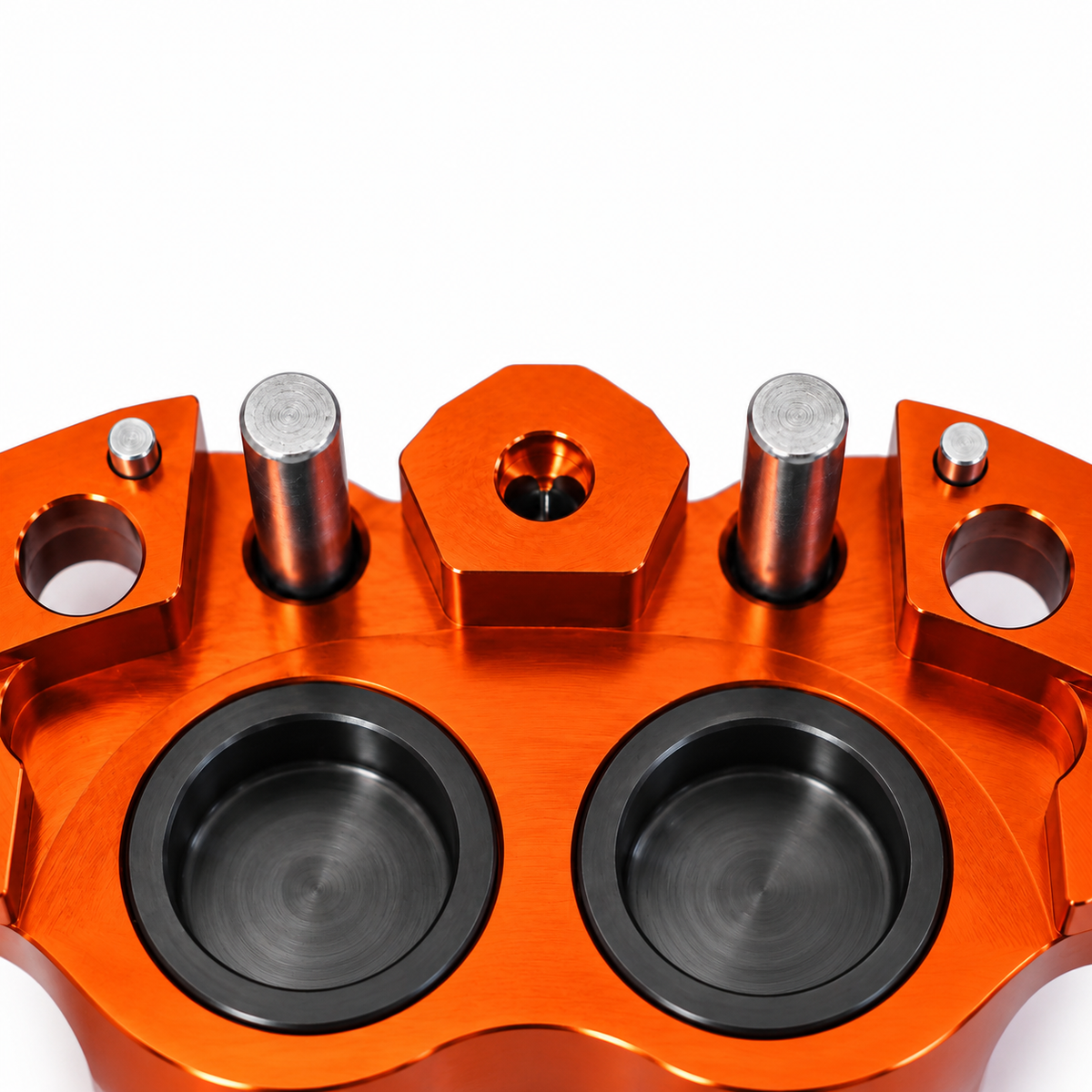

Der, hvor andre producenter af konstruktionsmæssige årsager må placere deres O-ring-boringer, udnytter Centerline den eksisterende plads til stålpassbolte.

De justerer begge husdele præcist i forhold til hinanden, endnu før en eneste skrue griber fat.

Gennemgående bro

På oversiden forbinder en gennemgående bro de to husdele.

Den modvirker, at kaliberen åbner sig under bremsetryk, og øger stivheden i hele konstruktionen.

Hærdede spændeskruer

Ved samlingen anvendes der bevidst ikke almindelige unbrakoskruer.

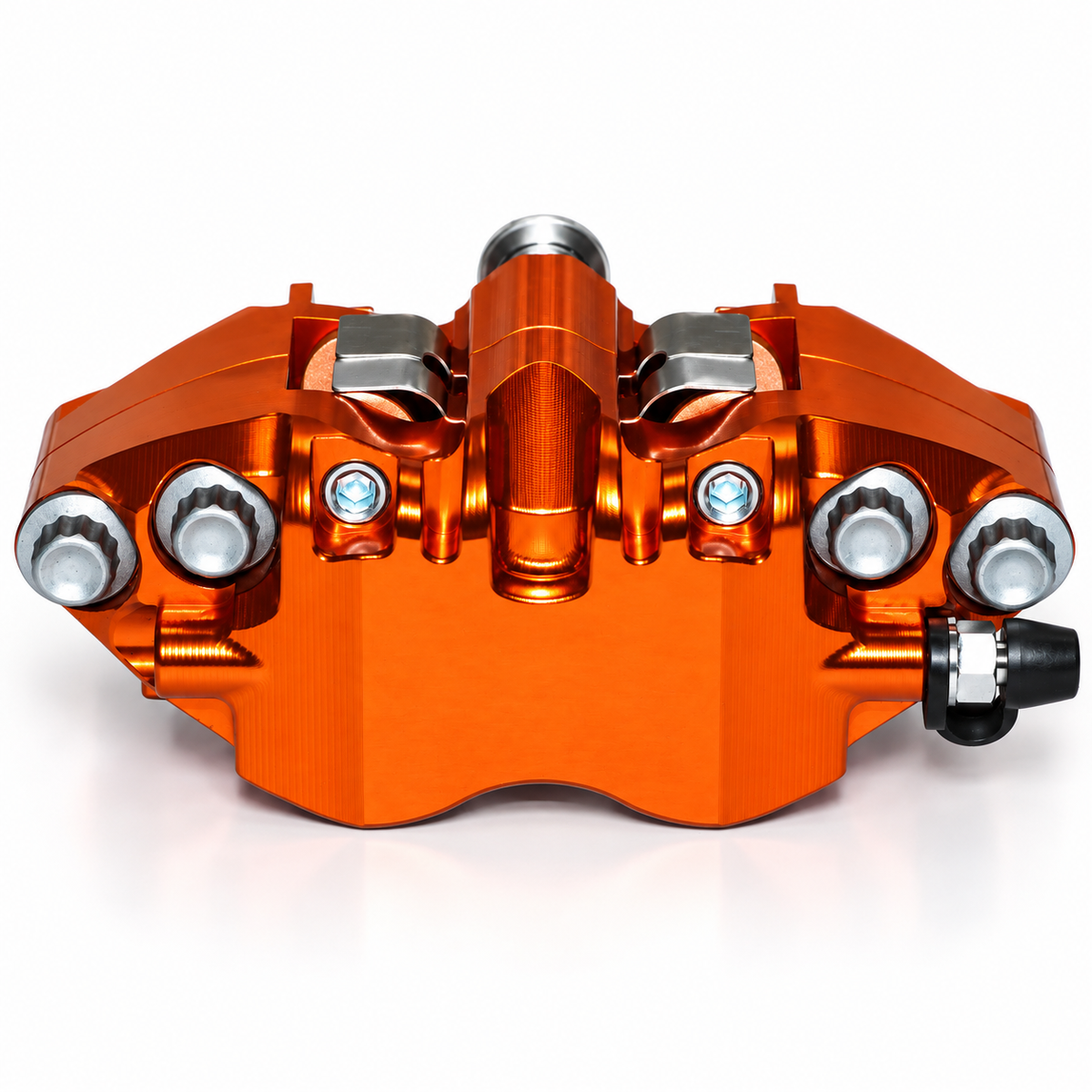

De to husdele forbindes med fire hærdede spændeskruer af valset stål. Skruerne har en stor flange samt en udvendig 12-kant.

Det gør det muligt at overføre det nødvendige fulde drejningsmoment sikkert, så de to dele kan spændes maksimalt fast sammen.

🔧 Opsætning og kompatibilitet

RPG Centerline er universelt udformet og kræver som udgangspunkt en radial 82-mm-adapter.

Bremsekalibre: Kaliberen kan kombineres med alle almindelige bremseskivediametre. For maksimal bremseeffekt anbefaler vi en 220-mm-bremseskive. Hvis du søger den bedste kombination af udseende og ydelse, skal du vælge en 280-mm-bremseskive.

Hovedcylinder: Centerline fungerer med originale hovedcylindre. Optimalt er en radial hovedcylinder med 12–14 mm stempeldiameter. En større vandring gør især udluftningen betydeligt lettere. Alligevel anbefaler vi udtrykkeligt at anvende et vakuumværktøj eller en sprøjte til påfyldning og udluftning.

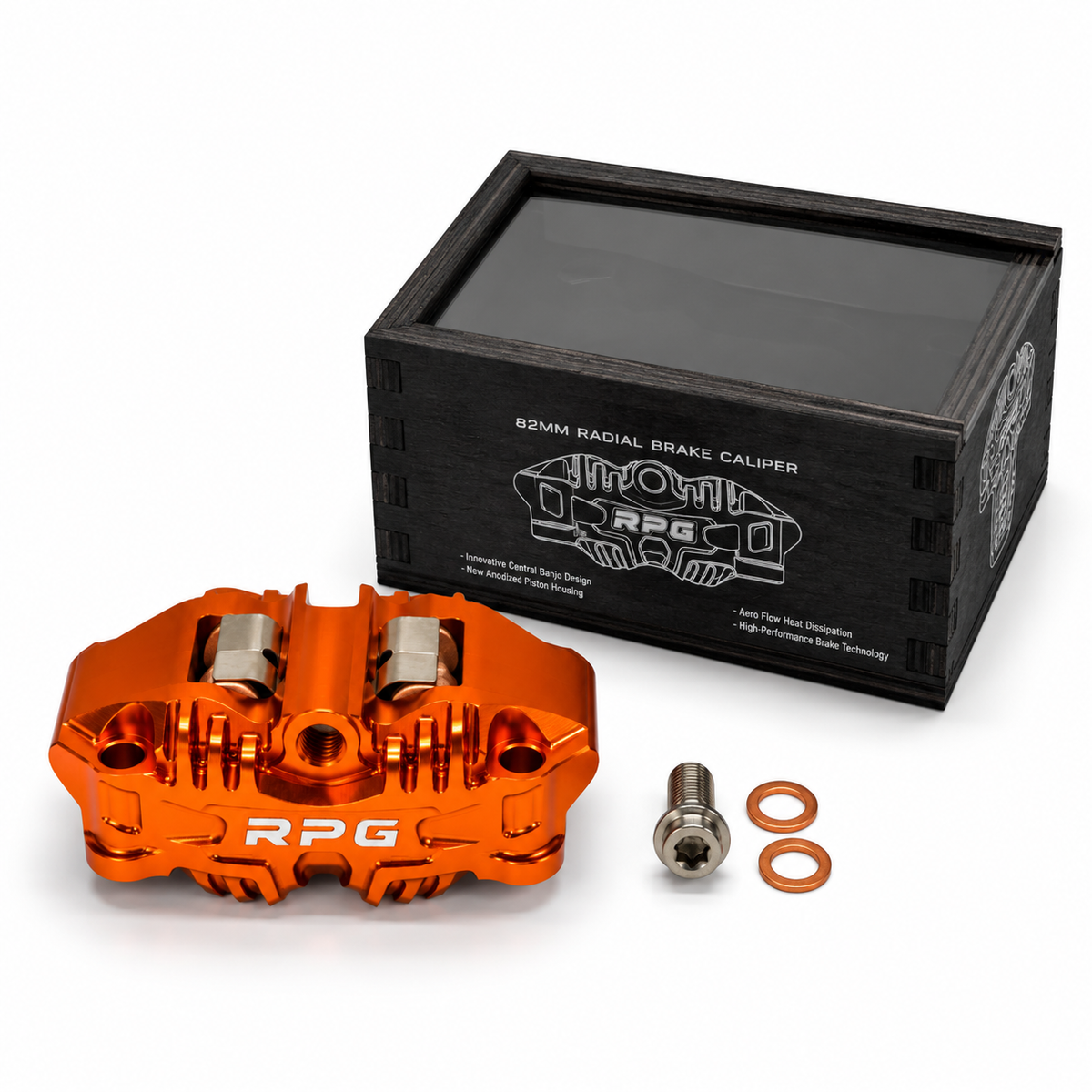

Bremseslange: Tilslutningen sker via en standardbanjo M10 × 1,0 og er dermed egnet til alle almindelige stålomspundne bremseslanger.

Montering i venstre eller højre side: Centerline er fuldstændig symmetrisk opbygget. Hvis kaliberen skal monteres i højre side i stedet for venstre, flyttes udluftningsniplen blot til den anden dertil beregnede boring. Lukkeskruen flyttes tilsvarende til den modsatte side. Dermed kan kaliberen monteres i venstre side, højre side og også bagtil.

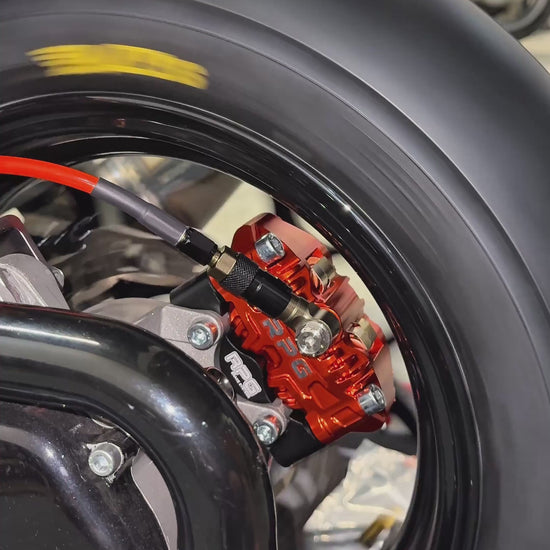

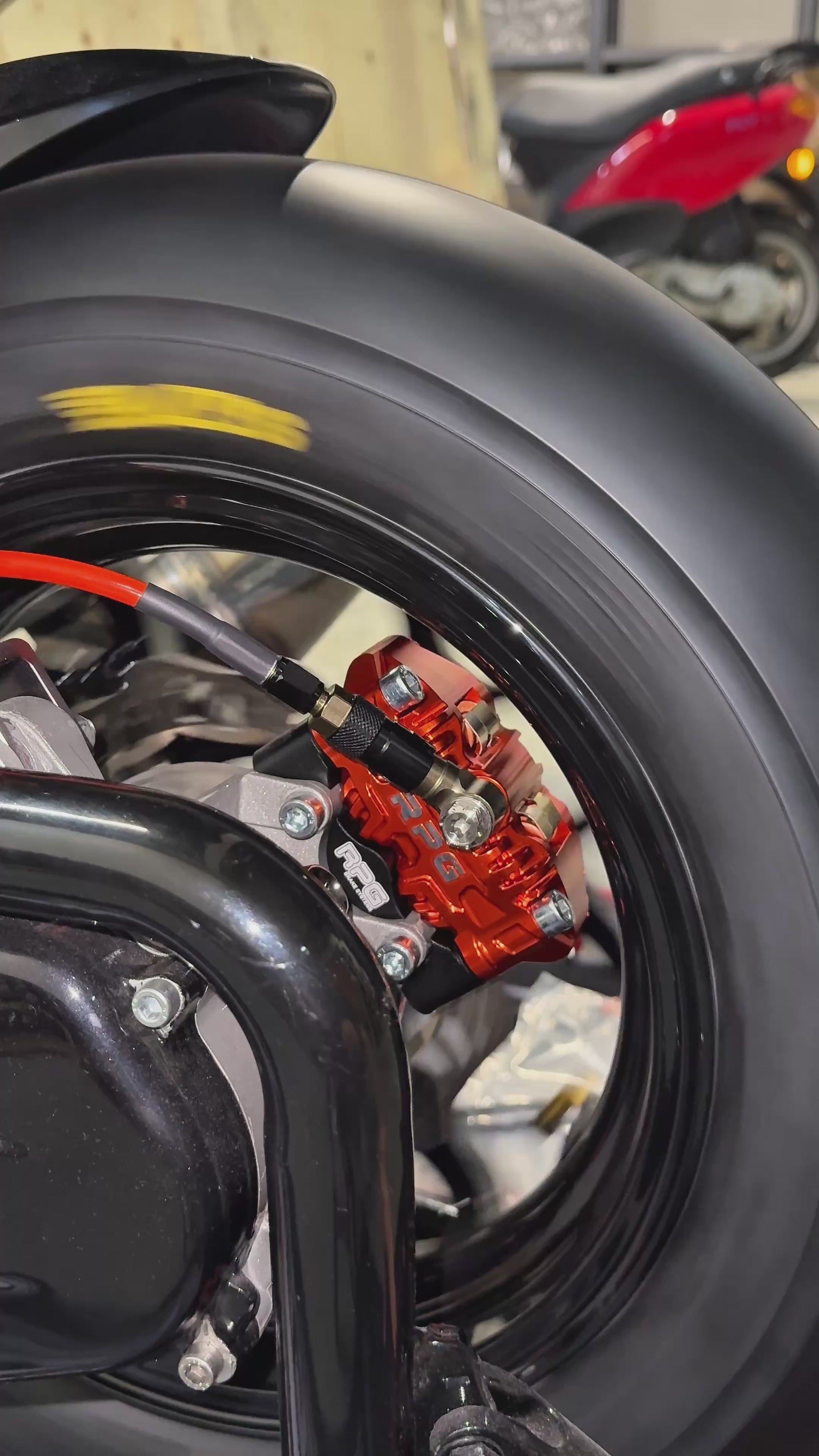

12-tommermontering bagtil

Monteringen bagtil er testet med F&F / Ottopuntouno-fælge.

Ved andre fælge – for eksempel Malaguti – kræves en 1-mm-skive.

Hvis der trods dette skulle opstå kontakt med fælgen i en individuel opsætning, vil det være de udvendige køleribber, der berøres. De kan efter behov uden problemer slibes tilsvarende ned, hvis det er acceptabelt visuelt for den pågældende opsætning.

RPG CENTERLINE

Centralt banjo. Separat forsyning af hvert stempel. Maksimal belægningsflade. Egnet til 12 tommer.

Tre års udvikling, omkring tre timers ren CNC-maskintid pr. kaliber og en konstruktion, der bevidst ikke overtager den sædvanlige opbygning fra eksisterende scooterbremsekalibre.

RPG Centerline kombinerer præcis 5-akset CNC-fremstilling, 7075-stempler med hårdanodisering, stålpassbolte, en gennemgående bro, fire hærdede spændeskruer og det centrale banjosystem i en fuldstændig selvstændig bremsekaliber.

Udviklet til alle, der ikke kun ønsker mere ydeevne fra deres bremse, men også gerne vil forstå, hvorfor den fungerer anderledes.
